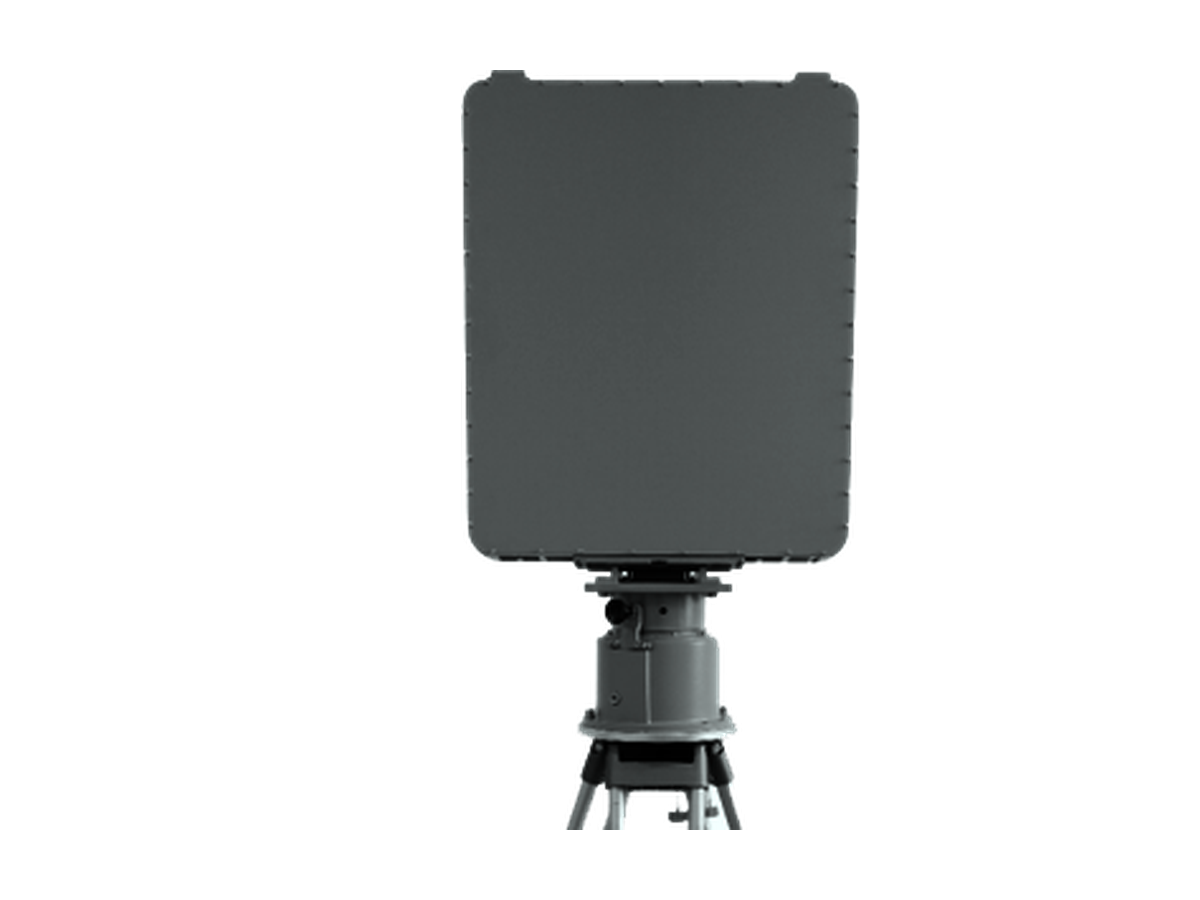

CR-FX10 — Radar de onda continua modulada en frecuencia de medio alcance en banda X
Radar FMCW de medio alcance en banda X que combina el barrido mecánico en acimut con la conformación digital de haces (DBF) en elevación; detecta drones más allá de 5 km dentro de un alcance instrumental de 10 km para la vigilancia en entornos urbanos y aeroportuarios.
El CR-FX10 es un radar FMCW de medio alcance en banda X para vigilancia de baja altitud, que detecta drones con RCS de 0,01m² a distancias superiores a 5km dentro de un alcance instrumental de 10km. Combinando el barrido mecánico en acimut con la formación digital de haces (DBF) en elevación, cubre 360° en acimut y sigue simultáneamente 200 blancos con una tasa de actualización de 2s. El funcionamiento en onda continua modulada en frecuencia irradia una potencia muy inferior a la de los radares pulsados, mejorando la seguridad electromagnética del personal y los equipos cercanos y resistiendo la interceptación. Con menos de 30kg incluyendo el pedestal, se despliega rápidamente para la vigilancia de drones en entornos urbanos, aeropuertos e instalaciones industriales.
Por qué elegir este modelo
Elija el CR-FX10 cuando un sitio de 5km necesite la seguridad electromagnética y la baja firma de interceptación de un sensor FMCW, en lugar de uno de impulso Doppler: su emisión de onda continua de baja potencia encaja en recintos con mucho personal e instalaciones sensibles al espectro, mientras el barrido mecánico de 360 grados con DBF en elevación sigue 200 blancos con un refresco de 2 segundos desde menos de 30kg. Elija el CR-PX07B de impulsos para distancia de seguridad con peor meteorología o para seguimiento TAS prioritario.
Aplicaciones típicas
- Protección de baja firma en sedes VIP y diplomáticas con alta densidad de personal
- Supervisión urbana del tráfico de drones para pilotos y ensayos de UTM
- Despliegue temporal en torno a conciertos, maratones y concentraciones
- Vigilancia sensible al espectro cerca de hospitales y laboratorios
Características clave
Detección y cobertura
- El barrido mecánico en acimut combinado con la formación digital de haces (DBF) en elevación logra una amplia cobertura de 360° en acimut y 45° en elevación;
- Un procesador de señal de alto rendimiento permite la detección y el seguimiento en tiempo real de hasta 200 blancos en movimiento en todo el campo de visión, manejando con solvencia escenarios complejos de gran área y múltiples blancos;
- Los algoritmos avanzados de procesamiento de señal y la arquitectura de hardware del sistema ofrecen una excelente precisión en la medición de distancia, velocidad, acimut y altura, proporcionando datos de detección estables y precisos para la toma de decisiones de mando y el seguimiento/contramedida de blancos.
Seguimiento y reconocimiento
- Operando a una alta tasa de actualización de 180°/s (ampliable a 360°/s máximo) con algoritmos avanzados de filtrado de seguimiento, lo que mejora significativamente la capacidad de seguimiento de blancos de alta velocidad y gran maniobrabilidad;
- La sofisticada supresión de clutter extrae eficazmente señales débiles de blancos en entornos electromagnéticos difíciles caracterizados por intenso clutter terrestre o meteorológico, manteniendo una probabilidad de falsa alarma extremadamente baja.
Seguridad y baja interceptación
- La baja potencia radiada —solo una fracción de la de los radares pulsados— mejora eficazmente la seguridad operativa de los equipos y el personal cercanos;
- El sistema de trabajo de onda continua reduce en gran medida el riesgo de interceptación electromagnética, con un rendimiento excepcional antiinterferencias y de ocultación.
Despliegue y mantenimiento
- Un diseño inteligente de la interfaz hombre-máquina (HMI) hace que el radar sea rápido y sencillo de aprender;
- El diseño estructural ligero y modular permite un despliegue y repliegue rápidos, apoyando operaciones de alta movilidad.
Especificaciones
| Banda de frecuencia | Banda X (9.2GHz ~ 9.8GHz), 4 puntos de frecuencia |
| Modo de funcionamiento | Barrido mecánico en acimut + DBF en elevación (onda continua) |
| Alcance instrumental | 10km |
| Rendimiento de detección | UAV pequeño (RCS 0.01m², DJI Phantom 4): ≥5km UAV mediano (RCS 1m²): ≥10km Automóvil / helicóptero (RCS 5m²): ≥10km |
| Altitud máxima de detección | 1000m |
| Zona ciega | 50m |
| Cobertura | Acimut 360°, elevación -5° ~ +40° |
| Rango de medición de velocidad | 1m/s ~ 150m/s |
| Precisión de medición (RMS) | Distancia ≤5m, velocidad ≤0.5m/s, acimut ≤0.4°, elevación ≤0.4° |
| Tasa de actualización | 2s (30rpm, estándar) 1s (60rpm, ampliable) 3s (20rpm) |
| Capacidad de seguimiento simultáneo | ≥200 blancos |
| Alimentación | DC 36-52V (se suministra con adaptador AC220V-DC48V) |
| Consumo eléctrico | ≤260W |
| Comunicación | Ethernet (conector aeronáutico circular) |
| Peso | ≤30kg (unidad principal + pedestal) |
| Temperatura de funcionamiento | -40℃ ~ +55℃ |
| Humedad de funcionamiento | ≤90% |
| Grado de protección | IP66 (unidad principal del radar: IP67) |
Entrega estándar
| Unidad principal del radar | 1 Unidad |
| Pedestal del radar | 1 Unidad |
| Trípode | 1 Unidad |
| Caja de transporte de la unidad principal | 1 Unidad |
| Caja de transporte del pedestal | 1 Unidad |
| Adaptador de corriente (AC220V a DC48V, cable de 15m) | 1 Pz |
| Cable de comunicación (radar a terminal de visualización y control, 15m) | 1 Pz |
| Herramientas de montaje y tornillos (unidad principal, pedestal, trípode) | 1 Juego |
| Software de demostración de visualización y control (.EXE) | 1 Copia |
| Documentación (manual de usuario etc., electrónica) | 1 Copia |
