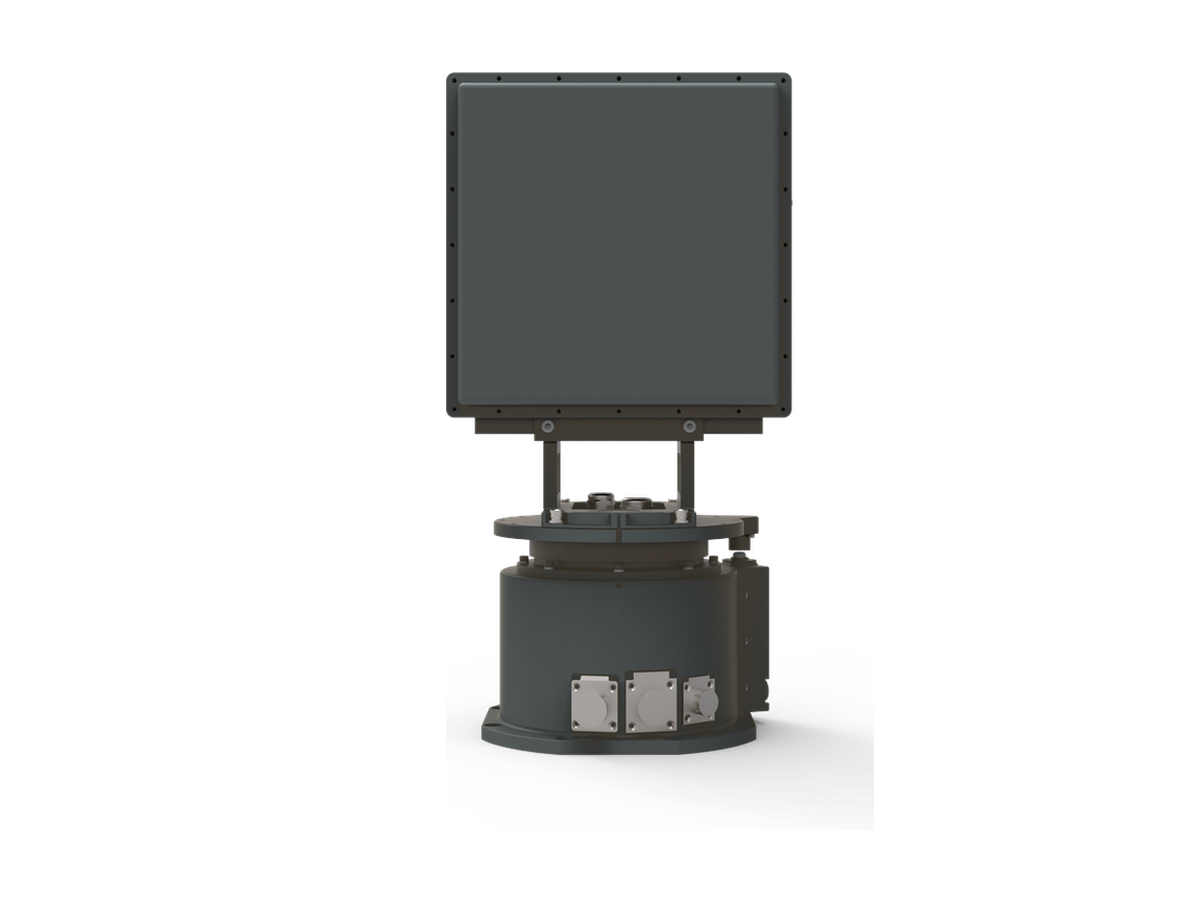

CR-PX15B Radar de vigilancia de baja altitud Doppler pulsado

CR-PX15B — Radar Doppler pulsado de matriz en fase de corto alcance en banda X

Radar de matriz en fase de corto alcance en banda X con clasificación por IA basada en el micro-Doppler que detecta drones de consumo más allá de 3 km para la seguridad de infraestructuras y de baja altitud urbana.

Descargar ficha
CR-PX15B

El CR-PX15B es un radar de matriz en fase de corto alcance en banda X con una arquitectura Doppler pulsado, totalmente coherente y de estado sólido, que ofrece detección y alerta temprana en cualquier condición meteorológica frente a blancos bajos, lentos y pequeños, como los drones de consumo, a más de 3km (RCS 0,01m²). La clasificación por IA basada en las características micro-Doppler y de pista suprime eficazmente las falsas alarmas de aves y clutter. El panel único montado sobre una plataforma giratoria ofrece una cobertura acimutal de 360°, con cobertura en elevación configurable hasta 60°: un nodo flexible de vigilancia de baja altitud para infraestructuras críticas, aeropuertos y seguridad urbana.

Detección de drones (RCS 0,01m²) ≥3km
Banda de frecuencia X · 9.2~9.8 GHz
Modulación Doppler pulsado
Peso ≤22kg (sin fuente de alimentación ni trípode)

Por qué elegir este modelo

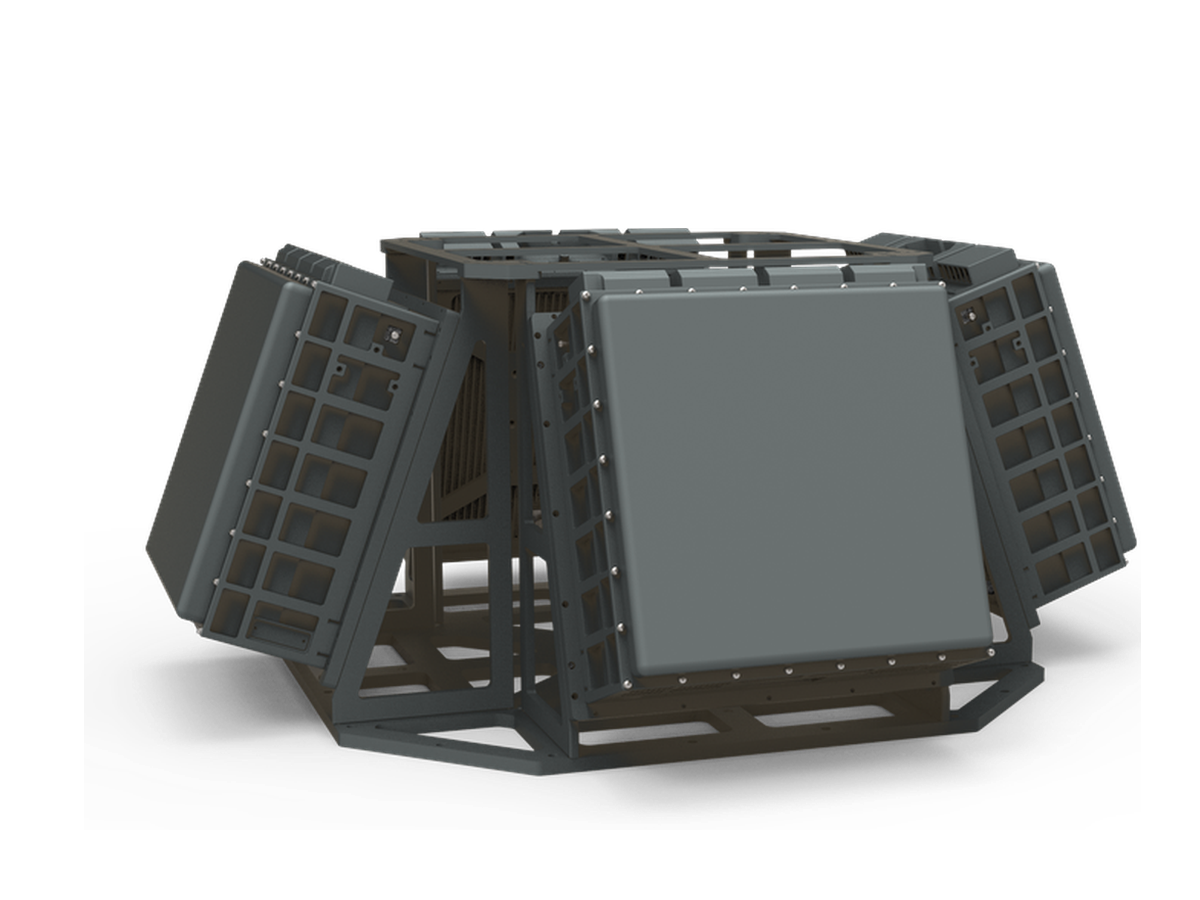

Elija el CR-PX15B para cobertura perimetral de 3km en banda X donde la meteorología mixta importa: el margen de propagación de la banda X mantiene estable la detección bajo la lluvia y la humedad costera que pueden castigar al CR-PK13B de banda Ku, mientras el barrido mecánico más electrónico cubre 360 grados y un sector prioritario desde un equipo compacto de 22kg que un equipo pequeño puede reubicar con rapidez. Elija el CR-PX15C para cobertura simultánea en todo el acimut, o el CR-PX10B de 1.5km para sitios más pequeños.

Aplicaciones típicas

  • Radar perimetral todo tiempo para una planta industrial costera
  • Vigilancia de drones en presas, embalses y centrales hidroeléctricas
  • Protección de centrales eléctricas y subestaciones en regiones lluviosas
  • Seguridad reubicable para exposiciones al aire libre y pruebas automovilísticas

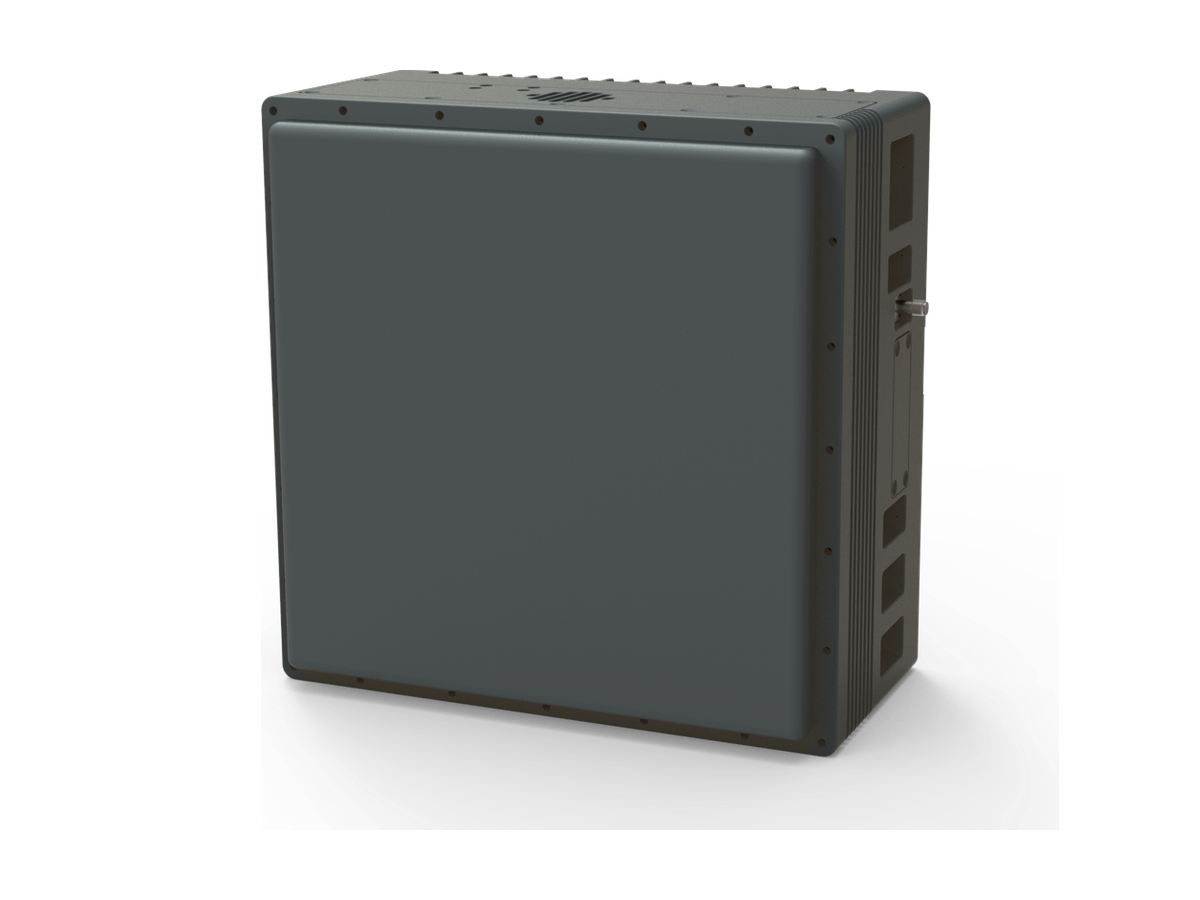

CR-PX15A
CR-PX15A

Opción de panel único para detección de ángulo fijo

¿Necesita vigilar un sector fijo en lugar de escanear 360°? La misma matriz está disponible sin la plataforma giratoria como el CR-PX15A: una unidad de panel único de 11kg que cubre un sector de acimut de ±45° (elevación de 0°~30°, configurable hasta 60°), idónea para la detección de ángulo fijo en muros, postes y azoteas. Utilice el formulario de consulta para solicitar la ficha técnica de la variante de panel único.

Características clave

Detección y cobertura

  • Elevado rendimiento de detección con una baja tasa de falsas alarmas; detecta con estabilidad drones maniobreros;
  • La supresión del clutter de lluvia y nubes permite el funcionamiento en cualquier condición meteorológica;
  • El barrido mecánico unidimensional combinado con el barrido electrónico unidimensional, y el modo de barrido electrónico bidimensional completo, proporcionan cobertura del espacio aéreo de 360° y vigilancia de sectores prioritarios, conmutando con flexibilidad sin ningún cambio de software;
  • El alcance instrumental y la cobertura de barrido en elevación son configurables según la misión.

Seguimiento y clasificación

  • Seguimiento por barrido mecánico y seguimiento TAS por barrido electrónico;
  • La clasificación por IA basada en las características micro-Doppler y de pista distingue drones, aves, personas y vehículos.

Despliegue y operación

  • El aprendizaje automático se adapta al entorno del emplazamiento: el radar funciona desde su instalación sin ajuste de parámetros;
  • Un módulo integrado de calibración y posicionamiento autónomo proporciona nivelación automática y búsqueda del norte.

Especificaciones

Banda de frecuencia Banda X (9.2GHz ~ 9.8GHz)
Alcance de detección ≥3km (RCS 0.01m², dron)
Zona ciega ≤100m
Modo de funcionamiento Barrido mecánico + barrido electrónico 2D
Cobertura de búsqueda
Mecánico: acimut 0°~360°, elevación 0°~60° (configurable por misión)
Electrónico: acimut -45°~45°, elevación 0°~60° (configurable por misión)
Blancos TAS ≥6
Altitud mínima de detección ≤10m
Rango de velocidades 1m/s ~ 100m/s
Tasa de actualización
Mecánico ≤3s
Electrónico ≤3s (cobertura de elevación 30°)
Precisión de búsqueda (RMS) Distancia ≤10m, acimut ≤0.8°, elevación ≤0.8°
Precisión de seguimiento (RMS) Distancia ≤10m, acimut ≤0.7°, elevación ≤0.7°
Capacidad de blancos ≥500 blancos
Comunicación Ethernet RJ45
Alimentación AC220V / DC24V
Consumo eléctrico ≤210W
Peso ≤22kg (sin fuente de alimentación ni trípode)
Dimensiones ≤487 × 253 × 213mm
Temperatura de funcionamiento -40℃ ~ +60℃
Grado de protección IP66

Entrega estándar

Cara de antena del radar1 Unidad
Pedestal servo1 Juego
Adaptador de corriente AC/DC1 Juego
Cable Ethernet1 Pc
Antena GPS (con cable)1 Par
Accesorios de montaje1 Juego
Certificado de producto1 Copia
Manual de uso y mantenimiento1 Copia
Software de visualización y control y protocolo de comunicación1 Juego

Embalaje y logística

El juego completo se embala en 2 cajas, con un peso bruto total aproximado de 40kg.

N.ºContenidoDimensiones de la caja (L×An×Al, mm)Peso bruto
1Unidad principal del radar (antena y pedestal servo)775 × 440 × 245≈24kg
2Adaptador de corriente, cables y accesorios490 × 350 × 320≈16kg
