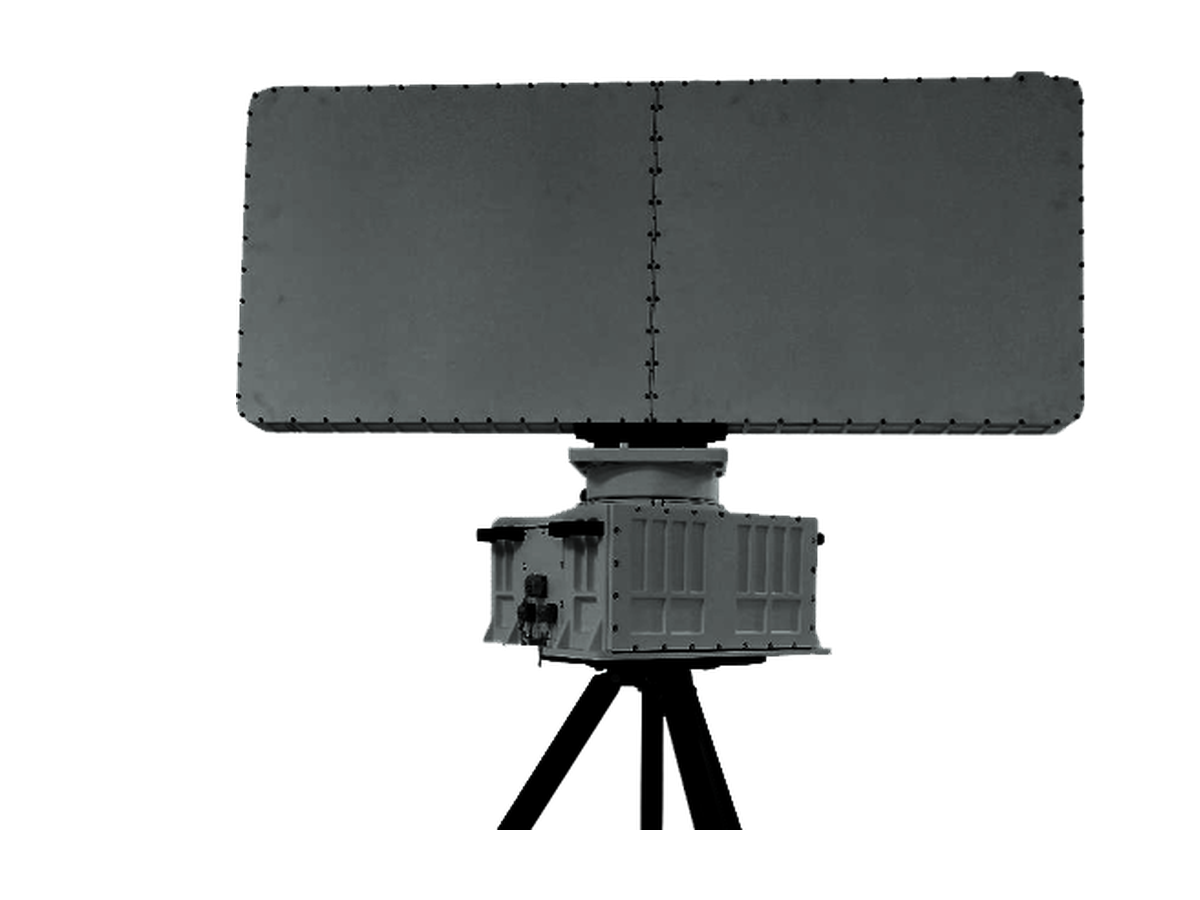

CR-FX20 — Radar de onda continua modulada en frecuencia de largo alcance en banda X
Radar FMCW de largo alcance en banda X con operación de búsqueda y seguimiento y cobertura de 360° sobre plataforma giratoria; detecta drones de 0,01 m² más allá de 10 km para la seguridad de baja altitud en zonas amplias.
Dado que este producto cuenta con capacidades de detección de objetivos a larga distancia, vigilancia a baja altitud y seguimiento de múltiples objetivos, está sujeto a los requisitos de control de exportaciones de artículos de doble uso de China. Para los productos sujetos al código de control 6A108.a (equipos de radar), completaremos, antes de la exportación, la revisión de cumplimiento y los procedimientos necesarios de licencia de exportación conforme a la ley.
El comprador deberá cooperar proporcionando la documentación necesaria sobre el usuario final, el uso final, el compromiso de no reexportación/no transferencia y otros documentos requeridos. Solo suministramos a usuarios finales legales, transparentes y sometidos a revisión de cumplimiento.
- Anuncio 2024 No. 51 del Ministerio de Comercio: Lista de Control de Exportaciones de Artículos de Doble Uso de la República Popular China
- Catálogo para la Administración de Licencias de Importación y Exportación de Artículos y Tecnologías de Doble Uso para 2026 (Anuncio 2025 No. 91 del Ministerio de Comercio y de la Administración General de Aduanas)
- Código de control de referencia: 6A108.a — equipos de radar
El CR-FX20 es un radar FMCW de largo alcance en banda X que detecta drones con RCS de 0,01m² a distancias superiores a 10km dentro de un alcance instrumental de 20km. Su emisión de onda continua de baja potencia mejora la seguridad del personal y los equipos cercanos y resiste la interceptación. La plataforma giratoria de 360° ofrece un barrido electrónico panorámico con cobertura configurable, y el funcionamiento combinado de búsqueda y seguimiento mantiene una conciencia situacional continua para la seguridad de baja altitud en amplias zonas y la protección de instalaciones críticas.
Por qué elegir este modelo
Elija el CR-FX20 cuando la amenaza principal sean micro-UAV del tamaño de la palma de la mano a largo alcance: su diseño FMCW mantiene la detección continua de blancos de 0.003 m², como el DJI Mini 3, hasta 6km, y de drones pequeños estándar hasta 10km, con un equipo con clasificación IP67 para sitios costeros e industriales hostiles. Elija el CR-FX18 como nodo más ligero, o el CR-PX11B de impulso Doppler cuando el barrido electrónico de sector prioritario pese más que la emisión LPI.
Aplicaciones típicas
- Detección de micro-UAV de la clase DJI Mini en torno a sitios sensibles
- Protección de costas, islas y plataformas marítimas en entornos hostiles
- Vigilancia urbana de baja cota entre el clutter denso de los edificios
- Guardia de largo alcance y baja firma para grandes eventos y zonas VIP
Características clave
Detección y cobertura
- Empleando tecnología DBF y un procesador de señal de alto rendimiento, el radar detecta simultáneamente hasta 500 blancos dentro de un rango de 360° en acimut y 65° en elevación, manejando eficazmente escenarios complejos con grandes áreas de cobertura y múltiples blancos;
- Utilizando un sistema de onda continua modulada en frecuencia (FMCW), evita los problemas de variación brusca de la relación señal/ruido causados por la conmutación de formas de onda en los radares pulsados, garantizando la detección continua de blancos muy pequeños (como el DJI Mini 3) en todos los ángulos de elevación;
- Empleando una sofisticada tecnología de supresión de clutter combinada con algoritmos de IA basados en aprendizaje automático, aprende las características del entorno en tiempo real, extrae con precisión señales débiles de blancos mientras filtra el clutter ambiental, y mantiene una tasa de falsas alarmas muy baja en fondos complejos, permitiendo la identificación eficaz de drones y aves.
Seguimiento y reconocimiento
- Los algoritmos avanzados de filtrado de seguimiento mejoran significativamente el rendimiento de seguimiento de blancos;
- Con una visibilidad bajo clutter excepcionalmente alta, el radar sigue de forma continua y estable blancos en movimiento a muy baja altitud incluso en entornos de edificios urbanos.
Seguridad y baja interceptación
- El sistema de trabajo de onda continua mantiene la potencia de transmisión a un nivel bajo, mejorando eficazmente la seguridad operativa de los equipos y el personal cercanos;
- En comparación con el radar pulsado, el riesgo de interceptación electromagnética se reduce considerablemente, y el rendimiento antiinterferencias y de ocultación es aún más sobresaliente.
Despliegue y mantenimiento
- El diseño estructural ligero y compacto permite un despliegue y repliegue rápidos para operaciones de alta movilidad;
- Una interfaz de usuario intuitiva hace que la operación sea simple y sencilla; a nivel algorítmico, el procesamiento adaptativo elimina la necesidad de configurar numerosos parámetros de funcionamiento y permite dominar el sistema con rapidez.
Especificaciones
| Banda de frecuencia | Banda X (9.2GHz ~ 9.8GHz) |
| Modo de funcionamiento | Barrido mecánico en acimut + DBF en elevación (onda continua) |
| Alcance instrumental | 20km |
| Rendimiento de detección | Micro-UAV / aves (RCS 0.003m², DJI Mini 3): ≥6km UAV pequeño (RCS 0.01m², Phantom 4): ≥10km Automóvil / helicóptero (RCS 5m²): ≥20km |
| Altitud máxima de detección | 3000m |
| Zona ciega | 50m |
| Cobertura | Acimut 360°, elevación -5° ~ +60° |
| Rango de medición de velocidad | 1m/s ~ 150m/s |
| Precisión de medición (RMS) | Distancia ≤5m, velocidad ≤0.5m/s, acimut ≤0.3°, elevación ≤0.3° |
| Tasa de actualización | 2s (30rpm, estándar) 1s (60rpm, ampliable) 3s (20rpm) |
| Capacidad de seguimiento simultáneo | ≥500 blancos |
| Alimentación | DC 36-52V (se suministra con adaptador AC220V-DC48V) |
| Consumo eléctrico | ≤400W |
| Comunicación | Ethernet (conector aeronáutico circular) |
| Peso | ≤66kg (unidad principal + pedestal) |
| Temperatura de funcionamiento | -40℃ ~ +55℃ |
| Humedad de funcionamiento | ≤90% |
| Grado de protección | IP66 (unidad principal del radar: IP67) |
Entrega estándar
| Unidad principal del radar | 1 Unidad |
| Pedestal del radar | 1 Unidad |
| Trípode | 1 Unidad |
| Caja de transporte de la unidad principal | 1 Unidad |
| Caja de transporte del pedestal | 1 Unidad |
| Adaptador de corriente (AC220V a DC48V, cable de 15m) | 1 Pz |
| Cable de comunicación (radar a terminal de visualización y control, 15m) | 1 Pz |
| Herramientas de montaje y tornillos (unidad principal, pedestal, trípode) | 1 Juego |
| Documentación (manual de usuario etc., electrónica) | 1 Copia |
