CR-FX18 Радар наблюдения малых высот Непрерывная волна с частотной модуляцией (FMCW) Контроль товаров двойного назначения (6A108.a)

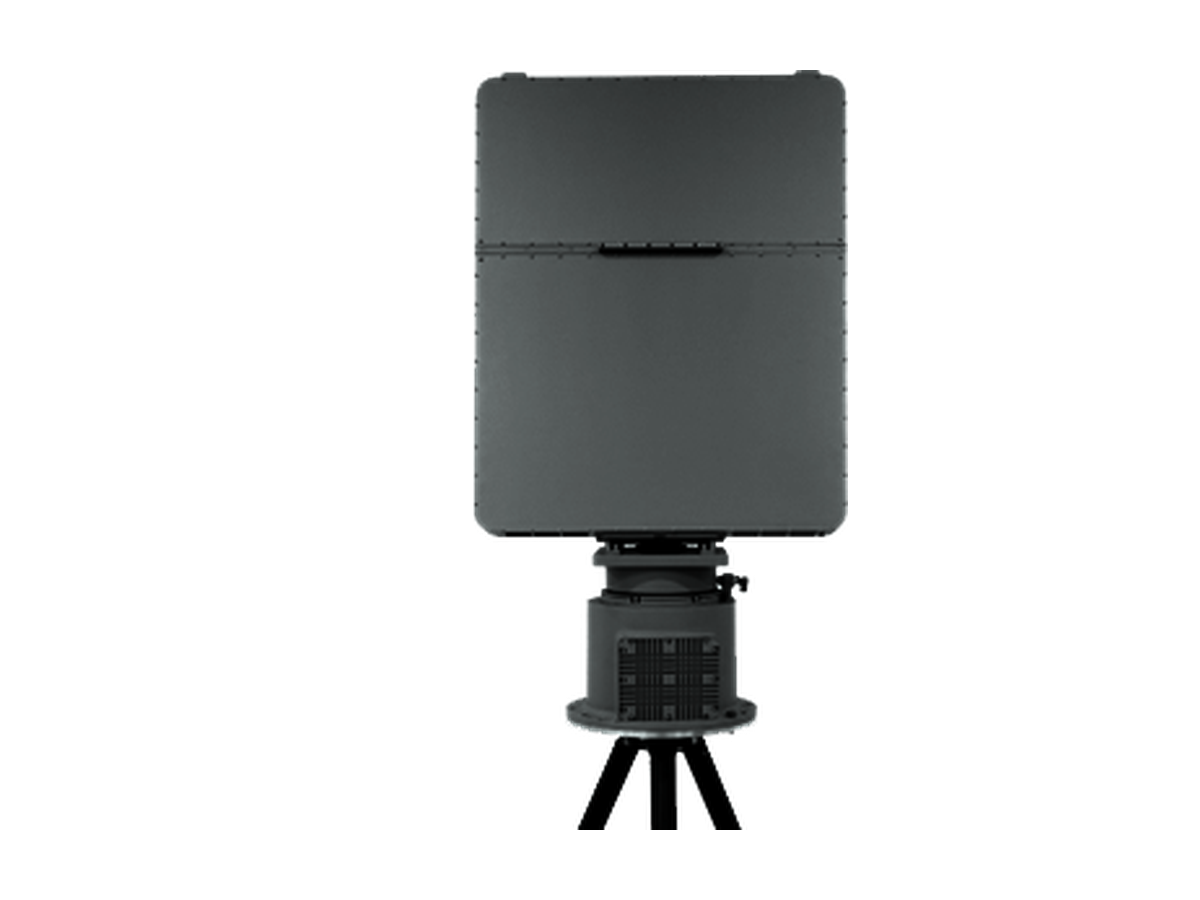

CR-FX18 — FMCW-радар дальнего действия X-диапазона

FMCW-РЛС дальнего действия X-диапазона с режимом поиска и сопровождения целей и круговым обзором 360° на поворотном устройстве; обнаруживает БПЛА с ЭПР 0,01 м² на дальности свыше 8 км.

Скачать паспорт
CR-FX18
Заявление о соблюдении экспортного контроля

Данный продукт подпадает под требования экспортного контроля КНР в отношении товаров двойного назначения, поскольку обладает возможностями дальнего обнаружения целей, низковысотного наблюдения и сопровождения нескольких целей. Для продукции, подпадающей под контрольный код 6A108.a (радиолокационное оборудование), до экспорта мы в установленном законом порядке проводим комплаенс-проверку и, при необходимости, оформляем экспортную лицензию.

Покупатель обязан содействовать предоставлению сведений о конечном пользователе, конечном использовании, обязательства о недопущении реэкспорта/передачи, а также иных необходимых документов. Мы осуществляем поставки только законным, прозрачным конечным пользователям, прошедшим комплаенс-проверку.

CR-FX18 — FMCW-радар дальнего действия X-диапазона, обнаруживающий БПЛА с ЭПР 0,01 м² на дальности более 10 км при инструментальной дальности 20 км. Механическое сканирование по азимуту в сочетании с цифровым формированием луча по углу места обеспечивает круговое покрытие 360° до высоты 3000 м с одновременным сопровождением 500 целей. Непрерывное излучение малой мощности повышает безопасность находящихся рядом персонала и оборудования и затрудняет радиотехнический перехват, а совмещённый режим поиска и сопровождения поддерживает непрерывную ситуационную осведомлённость при маловысотной охране больших территорий.

Обнаружение БПЛА (ЭПР 0,01м²) ≥10km
Диапазон частот X · 9.2~9.8 GHz
Модуляция Непрерывная волна с частотной модуляцией (FMCW)
Масса ≤55kg (основной блок 28kg + поворотное устройство 27kg)

Когда стоит выбрать эту модель

Выбирайте CR-FX18, когда кольцо обнаружения 10km должно обеспечиваться FMCW-сенсором с низкой вероятностью перехвата: его конструкция с непрерывной волной и инструментальной дальностью 20km излучает на намного меньшей мощности, чем импульсные радары, повышая безопасность рядом с людьми и противостоя перехвату, и сопровождает 500 целей до высоты 3000m. Импульсную CR-PX11B выбирайте для работы TAS в приоритетном секторе, а CR-FX20 — когда набор угроз сосредоточен вокруг мельчайших микро-БПЛА.

Типовые применения

  • Площадной мониторинг низковысотного трафика для городских UTM-сетей
  • Наблюдение периметра с низкой вероятностью перехвата на стратегическом военном объекте
  • Обнаружение дронов на побережье и прибрежных островах до 10km
  • Управление воздушным пространством крупных площадок: авиасалонов и национальных торжеств

Ключевые особенности

Обнаружение и покрытие

  • Механическое сканирование по азимуту в сочетании с цифровым формированием луча (ЦФЛ) по углу места обеспечивает широкую зону покрытия по азимуту и углу места;
  • Высокопроизводительный процессор сигналов обеспечивает обнаружение и сопровождение множества целей в реальном времени по всему полю зрения, уверенно справляясь со сложными многоцелевыми сценариями на больших площадях;
  • Современные алгоритмы обработки сигналов и аппаратная архитектура системы обеспечивают высокую точность измерения дальности, скорости, азимута и высоты, предоставляя стабильные и точные данные обстановки для принятия командных решений, сопровождения целей и противодействия им.

Сопровождение и распознавание

  • При высокой частоте обновления данных и применении современных алгоритмов траекторной фильтрации радар значительно повышает качество сопровождения высокоскоростных и высокоманёвренных целей;
  • Усовершенствованное подавление помех эффективно выделяет слабые сигналы целей в сложной электромагнитной обстановке с мощными отражениями от земной поверхности и метеообразований, сохраняя крайне низкую вероятность ложной тревоги;
  • Благодаря исключительно высокой видимости целей на фоне помех радар непрерывно и стабильно сопровождает предельно низковысотные движущиеся цели в условиях городской застройки.

Безопасность и низкая вероятность перехвата

  • Режим непрерывного излучения поддерживает мощность передатчика на низком уровне, эффективно повышая безопасность эксплуатации для находящихся рядом оборудования и персонала;
  • По сравнению с импульсными РЛС риск радиотехнического перехвата значительно снижен, а помехозащищённость и скрытность выше.

Развёртывание и обслуживание

  • Интеллектуальный человеко-машинный интерфейс обеспечивает быстрое и простое управление;
  • Лёгкая модульная конструкция обеспечивает быстрое развёртывание и свёртывание, поддерживая высокомобильные операции.

Технические характеристики

Диапазон частот X-диапазон (9.2GHz ~ 9.8GHz)
Режим работы Механическое сканирование по азимуту + ЦФЛ по углу места (непрерывное излучение)
Инструментальная дальность 20km
Характеристики обнаружения
Малый БПЛА (ЭПР 0.01m², DJI Phantom 4): ≥10km
средний БПЛА (ЭПР 1m²): ≥20km
автомобиль / вертолёт (ЭПР 5m²): ≥20km
Максимальная высота обнаружения 3000m
Мёртвая зона 50m
Зона покрытия Азимут 360°, угол места -5° ~ +60°
Диапазон измерения скорости 1m/s ~ 150m/s
Точность измерения (СКО) Дальность ≤5m, скорость ≤0.5m/s, азимут ≤0.3°, угол места ≤0.3°
Период обновления данных
2s (30rpm, стандарт)
1s (60rpm)
3s (20rpm)
настраивается
Число одновременно сопровождаемых целей ≥500 целей
Электропитание DC 36-52V (в комплекте адаптер AC220V-DC48V)
Потребляемая мощность ≤500W
Интерфейс связи Ethernet (круглый авиационный разъём)
Масса ≤55kg (основной блок 28kg + поворотное устройство 27kg)
Рабочая температура -40℃ ~ +55℃
Рабочая влажность ≤90%
Степень защиты IP66

Стандартная комплектация

Основной блок радара1 шт.
Поворотное устройство радара1 шт.
Штатив1 шт.
Транспортировочный ящик основного блока1 шт.
Транспортировочный ящик поворотного устройства1 шт.
Адаптер питания (AC220V в DC48V, кабель 15m)1 шт.
Кабель связи (радар — терминал отображения и управления, 15m)1 шт.
Монтажный инструмент и винты (основной блок, поворотное устройство, штатив)1 компл.
Документация (руководство пользователя и др., электронная)1 экз.
