CR-PX08B Радар наблюдения малых высот Импульсно-допплеровский Контроль товаров двойного назначения (6A108.a)

CR-PX08B — импульсно-допплеровский радар с фазированной антенной решёткой (ФАР) дальнего действия X-диапазона

РЛС X-диапазона класса 8 км для аэродромных подходов, побережий, нефтегазовых объектов, пограничных коридоров и задач общественной безопасности на обширных территориях.

Скачать паспорт
CR-PX08B
Заявление о соблюдении экспортного контроля

Данный продукт подпадает под требования экспортного контроля КНР в отношении товаров двойного назначения, поскольку обладает возможностями дальнего обнаружения целей, низковысотного наблюдения и сопровождения нескольких целей. Для продукции, подпадающей под контрольный код 6A108.a (радиолокационное оборудование), до экспорта мы в установленном законом порядке проводим комплаенс-проверку и, при необходимости, оформляем экспортную лицензию.

Покупатель обязан содействовать предоставлению сведений о конечном пользователе, конечном использовании, обязательства о недопущении реэкспорта/передачи, а также иных необходимых документов. Мы осуществляем поставки только законным, прозрачным конечным пользователям, прошедшим комплаенс-проверку.

Радар серии CR-PX08 — РЛС дальнего действия X-диапазона с фазированной антенной решёткой, построенная на полностью твердотельной, полностью когерентной импульсно-допплеровской архитектуре и предназначенная для всепогодного обнаружения и раннего оповещения о целях класса «низкие, малые, медленные». ИИ-классификация по микродоплеровским и траекторным признакам обеспечивает эффективное обнаружение и распознавание БПЛА, лёгких самолётов, вертолётов и других целей при крайне низком уровне ложных тревог. Возможно расширение до конфигурации с механическим и фазовым сканированием, а также до многопанельного исполнения.

Обнаружение БПЛА (ЭПР 0,01м²) ≥8km
Диапазон частот X · 9.2~9.8 GHz
Модуляция Импульсно-допплеровский
Масса ≤30kg (без блока питания и штатива)

Когда стоит выбрать эту модель

Выбирайте CR-PX08B, когда кольцо угроз расширяется до 8km, но развёртывание должно оставаться мобильным: перевозимый узел на поворотной платформе обеспечивает всепогодное обнаружение X-диапазона с механическим обзором 360° плюс электронные приоритетные сектора для пограничных зон, крупных промышленных объектов и передовых баз. Четырёхгранную CR-PX08C выбирайте для стационарного одновременного покрытия, более новую CR-PX16B — ради крупной цифровой решётки, а CR-PX07B на 5km — если 8km превышает потребность.

Типовые применения

  • Наблюдение пограничного сектора для пресечения контрабандных маршрутов
  • Периметр крупного нефтяного месторождения или газоперерабатывающего завода
  • Раннее предупреждение о дронах на передовой операционной базе
  • Площадное кольцо вокруг водохранилища или комплекса плотин

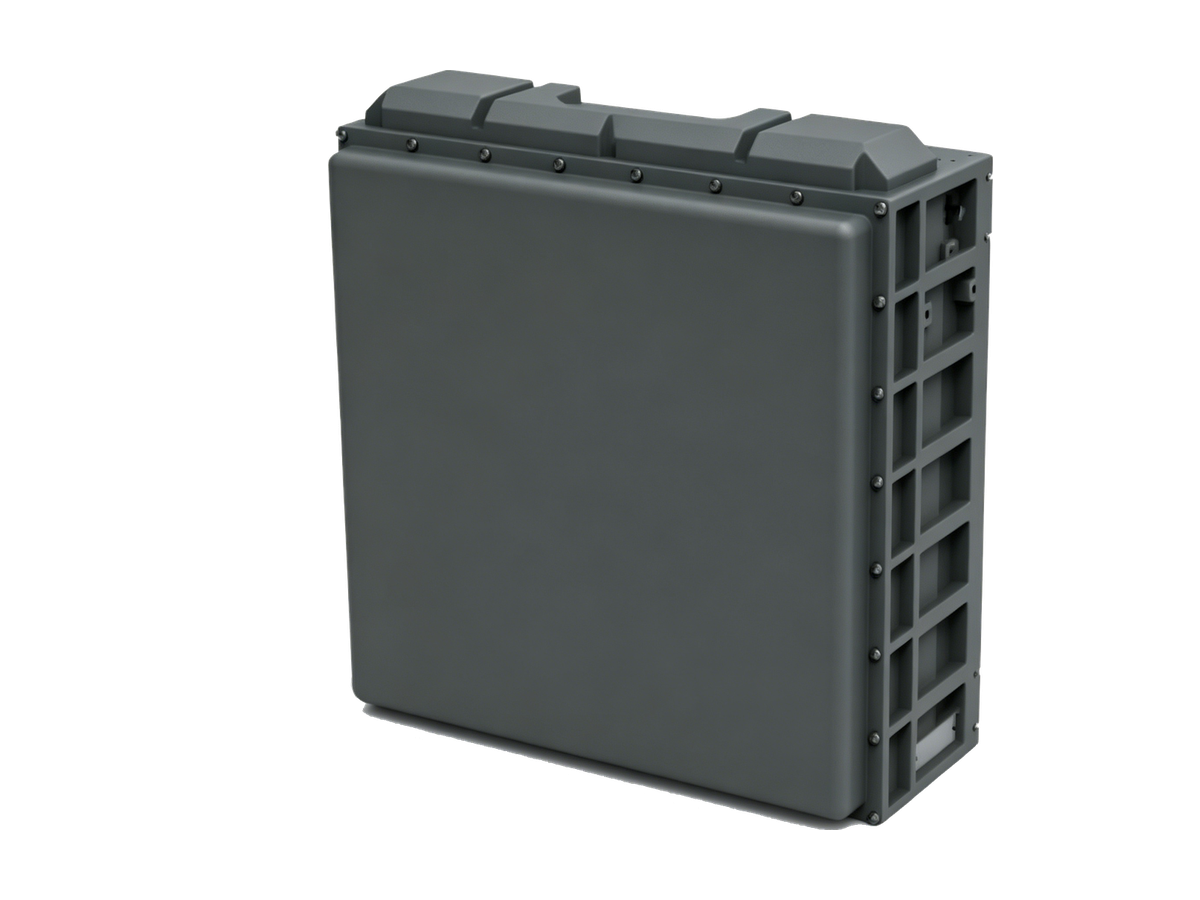

CR-PX08A
CR-PX08A

Однопанельный вариант для наблюдения фиксированного сектора

Нужно наблюдать фиксированный сектор, а не сканировать 360°? Та же антенная решётка доступна без поворотного устройства — как CR-PX08A: однопанельный блок массой 15kg с охватом сектора ±45° по азимуту (угол места 0°~30°, настраивается до 60°) и дальностью обнаружения БПЛА 8km — идеален для стационарного наблюдения заданного сектора со стен, мачт и крыш. Запросите даташит однопанельного варианта через форму запроса.

Ключевые особенности

Обнаружение и покрытие

  • Высокая эффективность обнаружения при низком уровне ложных тревог; стабильное обнаружение манёвренных БПЛА;
  • Подавление помеховых отражений от дождя и облаков обеспечивает всепогодную работу;
  • Режимы одномерного механического сканирования с одномерным электронным сканированием и полного двумерного электронного сканирования обеспечивают обзор воздушного пространства 360° и наблюдение приоритетных секторов с гибким переключением без изменения программного обеспечения;
  • Инструментальная дальность и покрытие сканирования по углу места настраиваются под задачу.

Сопровождение и классификация

  • Сопровождение при механическом сканировании и сопровождение TAS при электронном сканировании;
  • ИИ-классификация по микродоплеровским и траекторным признакам различает БПЛА, птиц, людей и транспортные средства.

Развёртывание и эксплуатация

  • Машинное обучение адаптируется к условиям объекта — радар готов к работе сразу после установки, без настройки параметров;
  • Встроенный модуль самопозиционирования и калибровки обеспечивает автоматическое выравнивание и определение севера.

Технические характеристики

Диапазон частот X-диапазон (9.2GHz ~ 9.8GHz)
Дальность обнаружения ≥8km (ЭПР 0.01m², БПЛА)
Слепая зона ≤200m
Режим работы Механическое сканирование + 2D электронное сканирование
Зона поиска
Механическое: азимут 0°~360°
Угол места 0°~60° (настраивается по задаче)
Электронное: азимут -45°~45°
Угол места 0°~60° (настраивается по задаче)
Сопровождение Сопровождение при механическом сканировании / TAS при электронном сканировании
Сопровождаемые цели TAS ≥6
Минимальная высота обнаружения ≤10m
Диапазон скоростей 1m/s ~ 100m/s
Частота обновления
Механическое ≤3.8s
Электронное ≤3.6s (покрытие по углу места 30°)
Разрешение
Дальность ≤15m
Азимут ≤6°
Угол места ≤6°
Точность поиска (RMS)
Дальность ≤10m
Азимут ≤0.4°
Угол места ≤0.5°
Точность сопровождения (RMS)
Дальность ≤10m
Азимут ≤0.3°
Угол места ≤0.4°
Ёмкость по целям ≥500 целей
Интерфейс связи Ethernet RJ45
Электропитание AC220V / DC24V
Потребляемая мощность ≤600W
Масса ≤30kg (без блока питания и штатива)
Габариты ≤570 × 317 × 220mm
Рабочая температура -40℃ ~ +70℃
Степень защиты IP66

Стандартная комплектация

Антенная решётка радара1 шт.
Поворотное устройство1 компл.
Адаптер питания AC/DC1 компл.
Кабель Ethernet1 шт.
Антенна GPS (с кабелем)1 пара
Монтажные принадлежности1 компл.
Сертификат изделия1 экз.
Руководство по эксплуатации и обслуживанию1 экз.
ПО отображения и управления и протокол связи1 компл.

Упаковка и логистика

Полный комплект упакован в 2 ящика, общий вес брутто составляет примерно 50kg.

№СодержимоеГабариты ящика (Д×Ш×В, мм)Вес брутто
1Основной блок радара (антенная решётка и поворотное устройство)775 × 440 × 245≈32kg
2Адаптер питания, кабели и принадлежности490 × 350 × 320≈18kg
