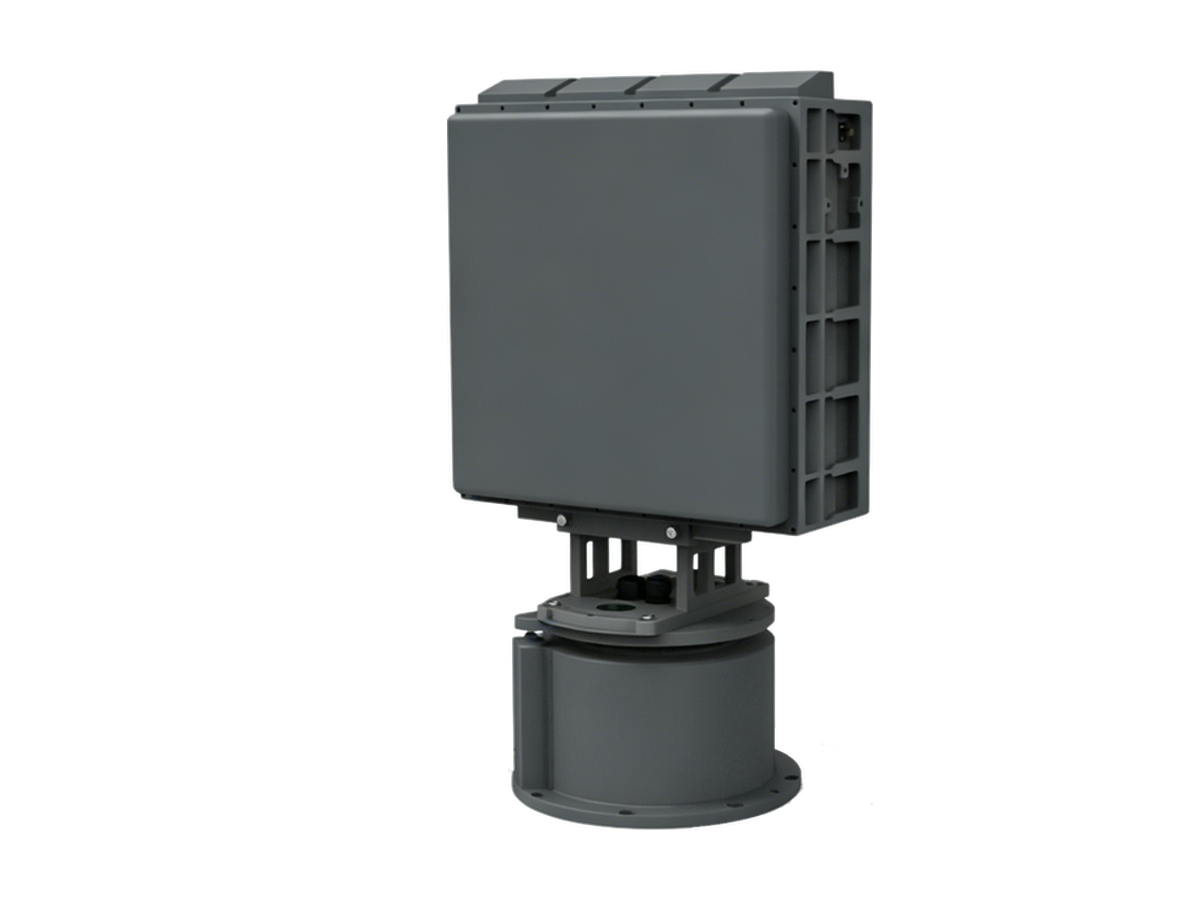

CR-PK05B — رادار دوبلر نبضي بمصفوفة طورية بنطاق Ku متوسط المدى
منصة رادارية مرنة بنطاق Ku لمشاريع كشف المسيّرات التي تتطلب تصنيفاً بالذكاء الاصطناعي وإنذارات كاذبة منخفضة وخيارات لوحة واحدة أو منصة دوارة أو عدة لوحات.
تعتمد رادارات سلسلة CR-PK05 بنطاق Ku متوسطة المدى بنية إلكترونية متكاملة ذات تماسك كامل وتقنية نبضات دوبلر للكشف والإنذار المبكر بالأهداف "المنخفضة الصغيرة البطيئة" في جميع الأحوال الجوية. ويتيح التصنيف بالذكاء الاصطناعي، المستند إلى خصائص الدوبلر الدقيقة ومسارات الأهداف، كشف الطائرات المسيّرة والطائرات الخفيفة والمروحيات والمناطيد الهوائية وغيرها وتصنيفها بفاعلية، وبمعدلات إنذار كاذب منخفضة للغاية. يمكن توسيع بنية المصفوفة الطورية ثنائية الأبعاد لتشمل تكوينات الإحداثي الميكانيكي أو متعددة اللوحات لتناسب مختلف بيئات النشر.
متى تختار هذا الطراز

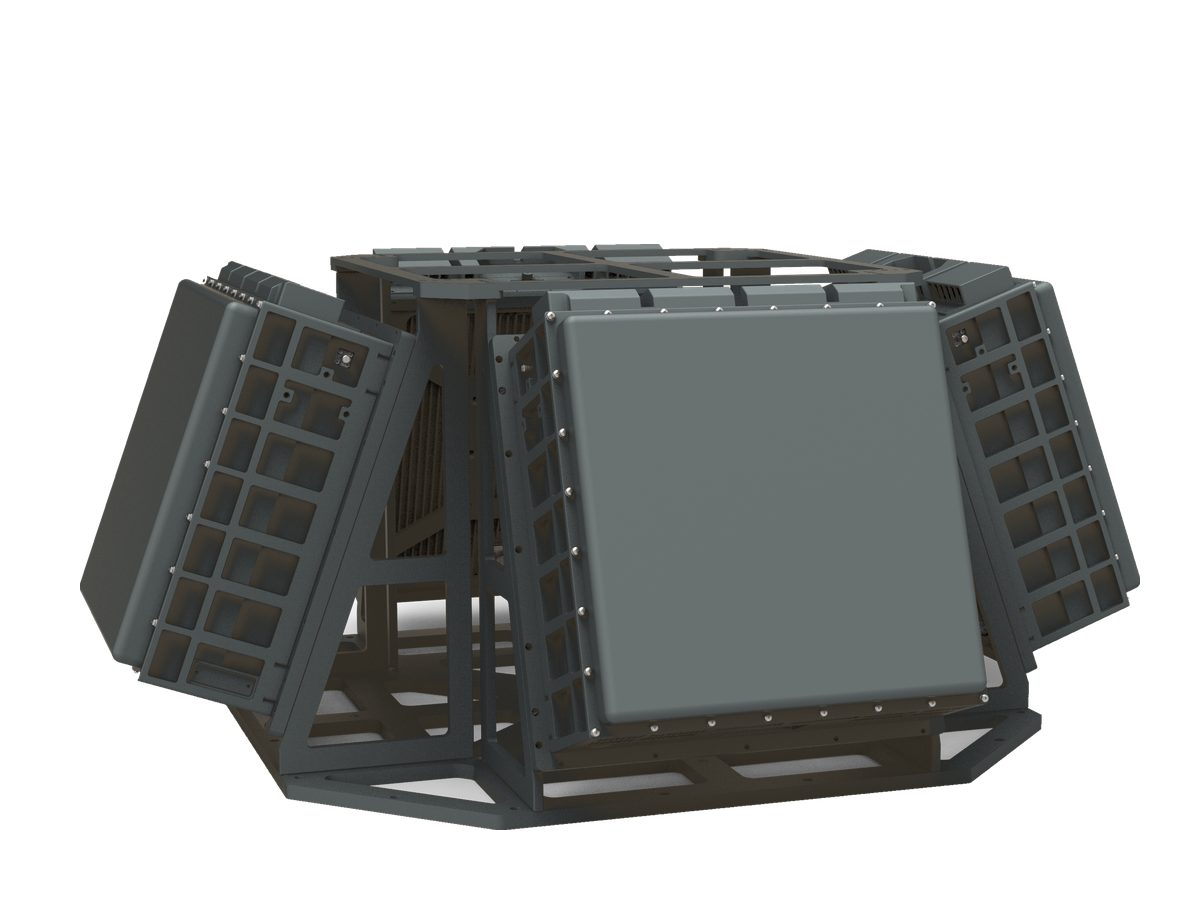

اختر CR-PK05B كحصان عمل متوسط المدى في النطاق Ku حين يلزم فصل 5km بدقة قياس عالية: تقدم المنصة الدوّارة بمحرك سيرفو تغطية 360 درجة مع مسح إلكتروني لقطاع الأولوية لعمليات نشر المحيطات والمطارات والفعاليات التي تنتقل بين المواقع. اختر CR-PX07B في النطاق X حين يهيمن هامش المطر في جميع الأحوال الجوية، أو CR-PK05C لموقع ثابت 360 درجة، أو CR-PK13B من فئة 3km إن كان الفصل أقصر.
التطبيقات النموذجية
- محيط موقع متوسط لمركز لوجستي أو مجمع تصنيع
- مراقبة الدرون في مسارات اقتراب المطارات ومناطق المحطات
- أمن الفعاليات الكبرى للقمم والمسيرات والمهرجانات
- مستشعر لفرقة عمل متنقلة لحماية القوافل والمواقع الأمامية
خيار اللوحة الواحدة للكشف بزاوية ثابتة

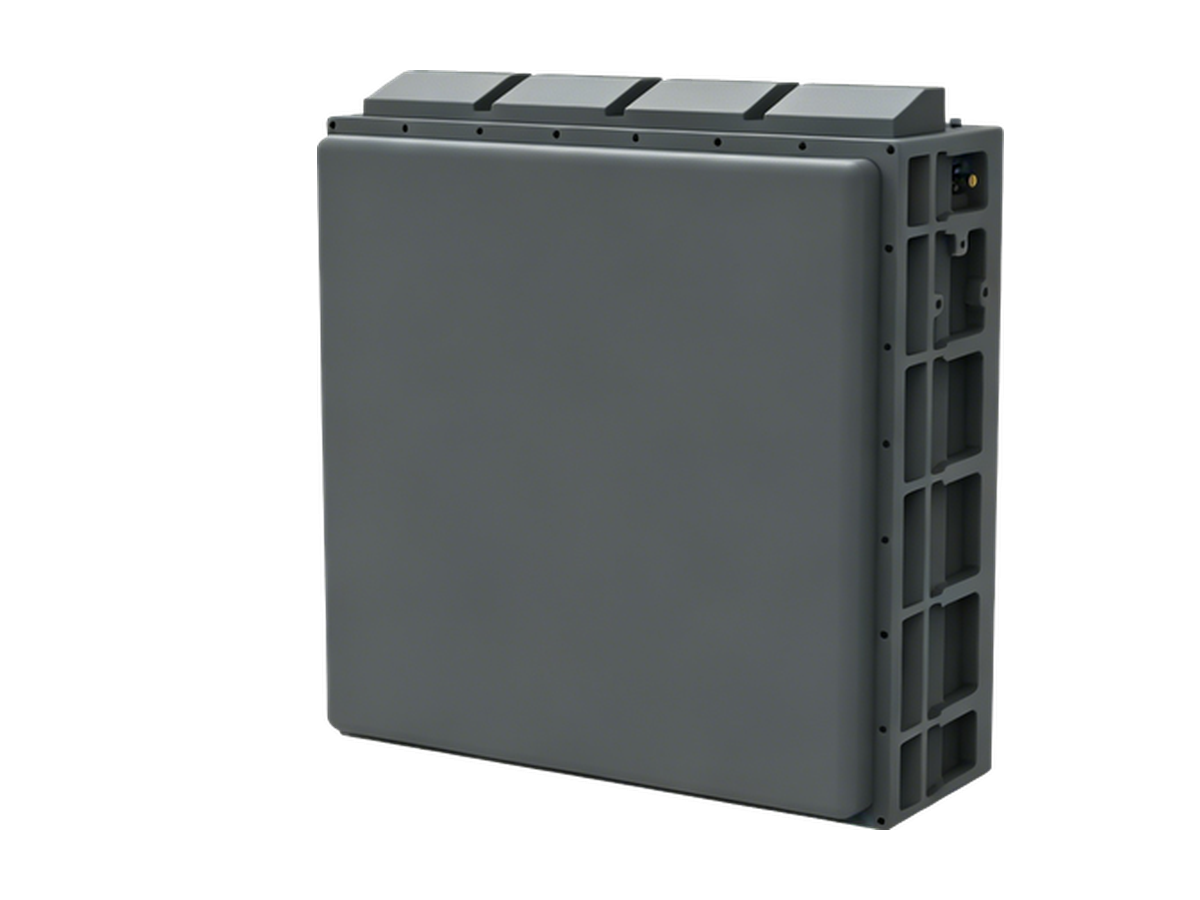

Need to watch a fixed sector rather than scan 360°? The same array is available without the turntable as the CR-PK05A: a 13kg single-panel unit covering a ±45° azimuth sector (elevation 0°~80°) with a 5km drone detection range — ideal for fixed-angle detection on walls, poles and rooftops. Use the inquiry form for the single-panel datasheet.
الميزات الرئيسية
الكشف والتغطية
- توفر أنماط المسح الميكانيكي والإلكتروني تغطية للمجال الجوي بزاوية 360° وللمناطق الحيوية؛ ويتبدل النمطان بمرونة دون أي تغيير في البرمجيات؛
- كبت تشويش المطر والسحب يتيح العمل في جميع الأحوال الجوية؛
- المدى الاسمي وتغطية المسح في الارتفاع قابلان للضبط.
التتبع والتصنيف
- التتبع بالمسح الميكانيكي والتتبع بنظام TAS بالمسح الإلكتروني؛
- التصنيف بالذكاء الاصطناعي استنادًا إلى خصائص مايكرو دوبلر وخصائص المسار يحدد الطائرات المسيّرة والطيور والأشخاص والمركبات؛
- أداء كشف قوي بمعدل إنذار كاذب منخفض، مع كشف مستقر للطائرات المسيّرة المناورة.
البيانات والتشغيل
- التعلم الآلي يتكيف مع بيئة الموقع — يعمل الرادار فور التثبيت دون أي ضبط للمعلمات؛
- وحدة معايرة مدمجة لتحديد الموضع الذاتي توفر التسوية التلقائية وتحديد الشمال؛
- تحديد موضع الهدف على الخريطة وعرض المسار وإعادة تشغيله مع قراءات المسافة والسمت والارتفاع والسرعة.
المواصفات
| نطاق التردد | النطاق Ku (15.7GHz ~ 16.7GHz) |
| مدى الكشف | ≥5km (RCS 0.01m²، طائرة مسيّرة) |
| المنطقة العمياء | ≤150m |
| وضع التشغيل | مسح ميكانيكي + مسح إلكتروني ثنائي الأبعاد |
| تغطية البحث | ميكانيكي: السمت 0°~360°، الارتفاع 0°~60° (قابل للضبط حسب المهمة)؛ إلكتروني: السمت -45°~45°، الارتفاع 0°~60° (قابل للضبط حسب المهمة) |
| التتبع | تتبع بالمسح الميكانيكي / TAS بالمسح الإلكتروني |
| الأهداف المتتبعة بنظام TAS | ≥6 |
| الحد الأدنى لارتفاع الكشف | ≤10m |
| نطاق السرعة | 1m/s ~ 100m/s |
| معدل التحديث | ميكانيكي ≤3.8s؛ إلكتروني ≤3.5s (تغطية الارتفاع 30°) |
| الدقة | المدى ≤15m، السمت ≤6°، الارتفاع ≤4° |
| دقة البحث (RMS) | المدى ≤10m، السمت ≤0.5°، الارتفاع ≤0.4° |
| دقة التتبع (RMS) | المدى ≤10m، السمت ≤0.3°، الارتفاع ≤0.3° |
| سعة الأهداف | ≥500 هدف |
| الاتصالات | إيثرنت RJ45 |
| مصدر الطاقة | AC220V / DC24V |
| استهلاك الطاقة | ≤400W |
| الوزن | ≤28kg (بدون مصدر الطاقة والحامل الثلاثي) |
| الأبعاد | ≤575 × 317 × 220mm |
| درجة حرارة التشغيل | -40℃ ~ +70℃ |
| درجة الحماية | IP66 |
التسليم القياسي
| مصفوفة الرادار | 1 وحدة |
| القاعدة الدوارة | 1 مجموعة |
| محول طاقة AC/DC | 1 مجموعة |
| كابل إيثرنت | 1 قطعة |
| هوائي GPS (مع كابل) | 1 زوج |
| ملحقات التركيب | 1 مجموعة |
| شهادة المنتج | 1 نسخة |
| دليل التشغيل والصيانة | 1 نسخة |
| برنامج العرض والتحكم وبروتوكول الاتصال | 1 مجموعة |
التغليف والخدمات اللوجستية
تُعبأ المجموعة الكاملة في صندوقين، بوزن قائم إجمالي يبلغ حوالي 48kg.
| الرقم | المحتويات | أبعاد الصندوق (الطول×العرض×الارتفاع، مم) | الوزن القائم |
|---|---|---|---|
| 1 | الوحدة الرئيسية للرادار (المصفوفة والقاعدة الدوارة) | 775 × 440 × 245 | ≈30kg |
| 2 | محول الطاقة والكابلات والملحقات | 490 × 350 × 320 | ≈18kg |
