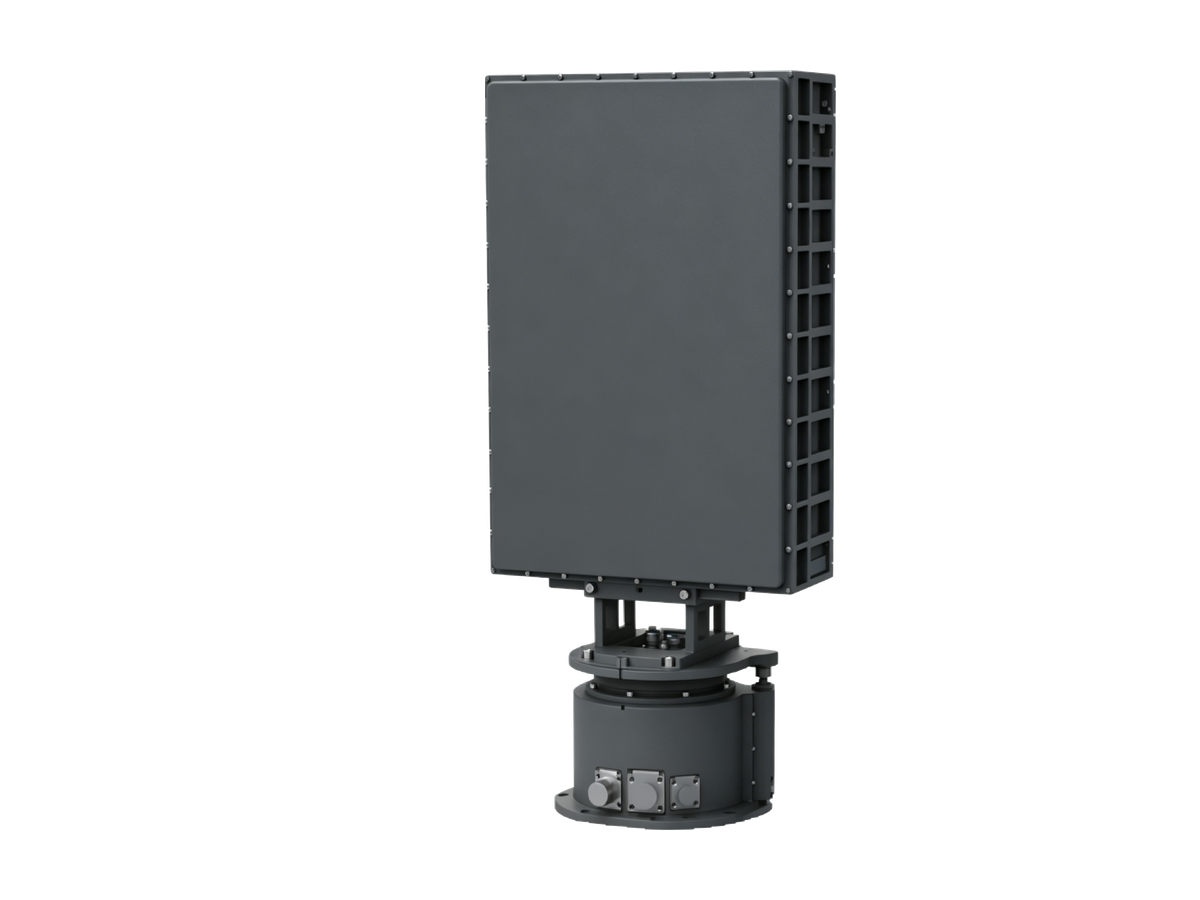

CR-PX11B رادار مراقبة الارتفاعات المنخفضة دوبلر نبضي رقابة المواد ذات الاستخدام المزدوج (6A108.a)

CR-PX11B — رادار دوبلر نبضي بعيد المدى بمصفوفة طورية بنطاق X

رادار بعيد المدى بنطاق X من فئة 10 كم لمشاريع أمن الارتفاعات المنخفضة عالية المتطلبات التي تحتاج إلى نصف قطر تغطية أكبر وإنذار أبكر.

تنزيل النشرة
CR-PX11B
إشعار الامتثال للتصدير

نظرًا لما يتمتع به هذا المنتج من قدرات على كشف الأهداف بعيدة المدى، والمراقبة على الارتفاعات المنخفضة، وتتبع أهداف متعددة، فإنه يخضع لمتطلبات ضوابط تصدير المواد ذات الاستخدام المزدوج في الصين. وبالنسبة للمنتجات الخاضعة لرمز الرقابة 6A108.a (معدات الرادار)، سنُكمل، وفقًا للقانون، مراجعة الامتثال وإجراءات تراخيص التصدير اللازمة قبل التصدير.

يتعين على المشتري التعاون في تقديم وثائق المستخدم النهائي، والاستخدام النهائي، والتعهد بعدم إعادة التصدير/عدم النقل، وأي مستندات ضرورية أخرى. نحن لا نورّد إلا للمستخدمين النهائيين القانونيين والشفافين والذين اجتازوا مراجعة الامتثال.

تعتمد رادارات سلسلة CR-PX11 بنطاق X بعيدة المدى بنية إلكترونية متكاملة ذات تماسك كامل وتقنية نبضات دوبلر للكشف والإنذار المبكر بالأهداف "المنخفضة الصغيرة البطيئة" في جميع الأحوال الجوية. ويتيح التصنيف بالذكاء الاصطناعي، المستند إلى خصائص الدوبلر الدقيقة ومسارات الأهداف، كشف الطائرات المسيّرة والطائرات الخفيفة والمروحيات وسائر الأهداف وتصنيفها بفاعلية، وبمعدلات إنذار كاذب منخفضة للغاية. يمكن توسيع الأنظمة لتشمل تكوينات الإحداثي الميكانيكي أو متعددة اللوحات.

كشف الطائرات المسيّرة (RCS 0.01m²) ≥10km
نطاق التردد X · 9.2~9.8 GHz
التضمين دوبلر نبضي
الوزن ≤38kg (الوزن الصافي، بدون مصدر الطاقة والكابلات)

متى تختار هذا الطراز

اختر CR-PX11B لأطول فصل في تشكيلة النبضي الدوبلر: كشف 10km في النطاق X بمسح ميكانيكي 360 درجة وقطاعات أولوية إلكترونية يمنح الحدود الكبرى والمنشآت العسكرية والبنى التحتية الكبرى أقصى زمن إنذار مبكر في الطقس الرديء من منصة دوّارة قابلة لإعادة التموضع. اختر CR-PX11C للتغطية الرباعية الأوجه المتزامنة، أو CR-FX18 بنمط FMCW للتشغيل منخفض الانبعاث، أو عائلتَي CR-PX08B وCR-PX16B من فئة 8km إن كانت 10km تزيد عن الحاجة.

التطبيقات النموذجية

  • إنذار مبكر بعيد المدى على الحدود ودروب التهريب
  • طبقة دفاع جوي لقاعدة عسكرية وموقع استراتيجي
  • حلقة 10km حول مطار كبير أو منشأة طيران
  • مستشعر متنقل بعيد المدى لفرق الفعاليات الوطنية

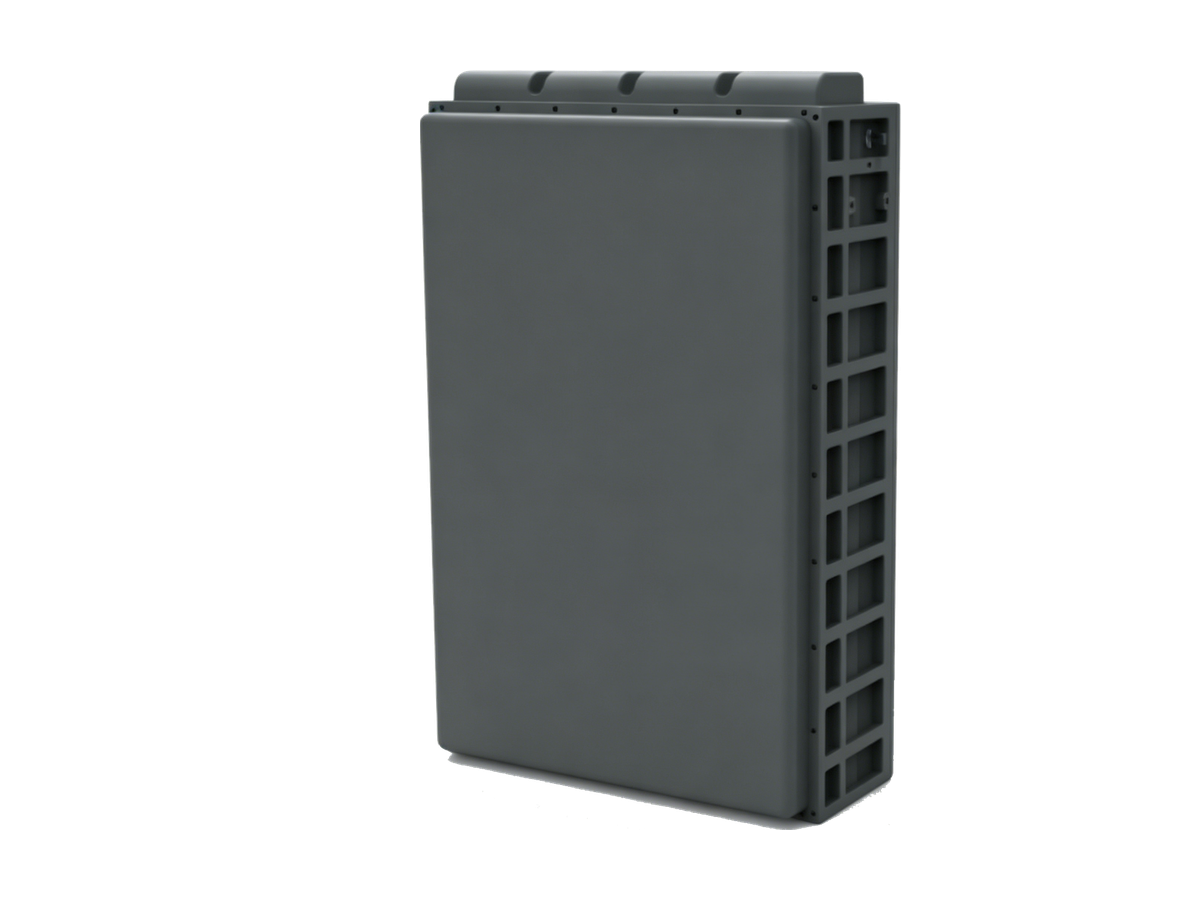

CR-PX11A
CR-PX11A

خيار اللوحة الواحدة للكشف بزاوية ثابتة

Need to watch a fixed sector rather than scan 360°? The same array is available without the turntable as the CR-PX11A: a 25kg single-panel unit covering a ±45° azimuth sector (elevation 0°~30°, configurable to 60°) with a 10km drone detection range — ideal for fixed-angle detection on walls, poles and rooftops. Use the inquiry form for the single-panel datasheet.

الميزات الرئيسية

الكشف والتغطية

  • أداء كشف قوي بمعدل إنذار كاذب منخفض، مع كشف مستقر للطائرات المسيّرة المناورة؛
  • كبت تشويش المطر والسحب يتيح العمل في جميع الأحوال الجوية؛
  • يجمع المسح الميكانيكي مع المسح الإلكتروني ثنائي الأبعاد لتغطية المجال الجوي الكامل بزاوية 360° والقطاعات ذات الأولوية؛
  • التغطية في الارتفاع ومعدل تحديث الأهداف والمدى الاسمي قابلة للضبط برمجيًا.

التتبع والتصنيف

  • التتبع بالمسح الميكانيكي والتتبع بنظام TAS بالمسح الإلكتروني؛
  • التصنيف بالذكاء الاصطناعي استنادًا إلى خصائص مايكرو دوبلر وخصائص المسار يحدد الطائرات المسيّرة والطيور والأشخاص والمركبات؛
  • تحديد موضع الهدف على الخريطة وعرض المسار وإعادة تشغيله مع قراءات المسافة والسمت والارتفاع والسرعة.

البيانات والتشغيل

  • تسجيل وتخزين نقاط الأهداف ومساراتها وبيانات حالة الرادار مع دعم إعادة التشغيل والاستعلام؛
  • التعلم الآلي يتكيف مع البيئة — يعمل فور تشغيله دون أي ضبط للمعلمات؛
  • تحديد الموضع والاتجاه ذاتيًا مع التعويض التلقائي عن الانحدار والتدحرج؛
  • مراقبة حالة التشغيل في الزمن الحقيقي.

المواصفات

نطاق التردد النطاق X (9.2GHz ~ 9.8GHz)
مدى الكشف ≥10km (RCS 0.01m²، طائرة مسيّرة)
المنطقة العمياء ≤200m
وضع التشغيل مسح ميكانيكي + مسح إلكتروني ثنائي الأبعاد
تغطية البحث ميكانيكي: السمت 0°~360°، الارتفاع 0°~60° (قابل للضبط حسب المهمة)؛ إلكتروني: السمت -45°~45°، الارتفاع 0°~60° (قابل للضبط حسب المهمة)
التتبع تتبع بالمسح الميكانيكي / TAS بالمسح الإلكتروني
الأهداف المتتبعة بنظام TAS ≥6
الحد الأدنى لارتفاع الكشف ≤10m
نطاق السرعة 1m/s ~ 100m/s
معدل التحديث ميكانيكي ≤4.5s؛ إلكتروني ≤3.5s (تغطية الارتفاع 30°)
الدقة المدى <15m، السمت <6°، الارتفاع <4°
دقة البحث (RMS) المدى <10m، السمت <0.4°، الارتفاع <0.4°
دقة التتبع (RMS) المدى <10m، السمت <0.3°، الارتفاع <0.3°
سعة الأهداف ≥500 هدف
الاتصالات إيثرنت RJ45
مصدر الطاقة AC220V / DC24V
استهلاك الطاقة ≤1300W
الوزن ≤38kg (الوزن الصافي، بدون مصدر الطاقة والكابلات)
الأبعاد ≤785 × 340 × 220mm
درجة حرارة التشغيل -40℃ ~ +60℃
درجة الحماية IP66

التسليم القياسي

مصفوفة الرادار1 وحدة
القاعدة الدوارة1 مجموعة
محول طاقة AC/DC1 مجموعة
كابل إيثرنت1 قطعة
هوائي GPS (مع كابل)1 زوج
ملحقات التركيب1 مجموعة
شهادة المنتج1 نسخة
دليل التشغيل والصيانة1 نسخة
برنامج العرض والتحكم وبروتوكول الاتصال1 مجموعة
