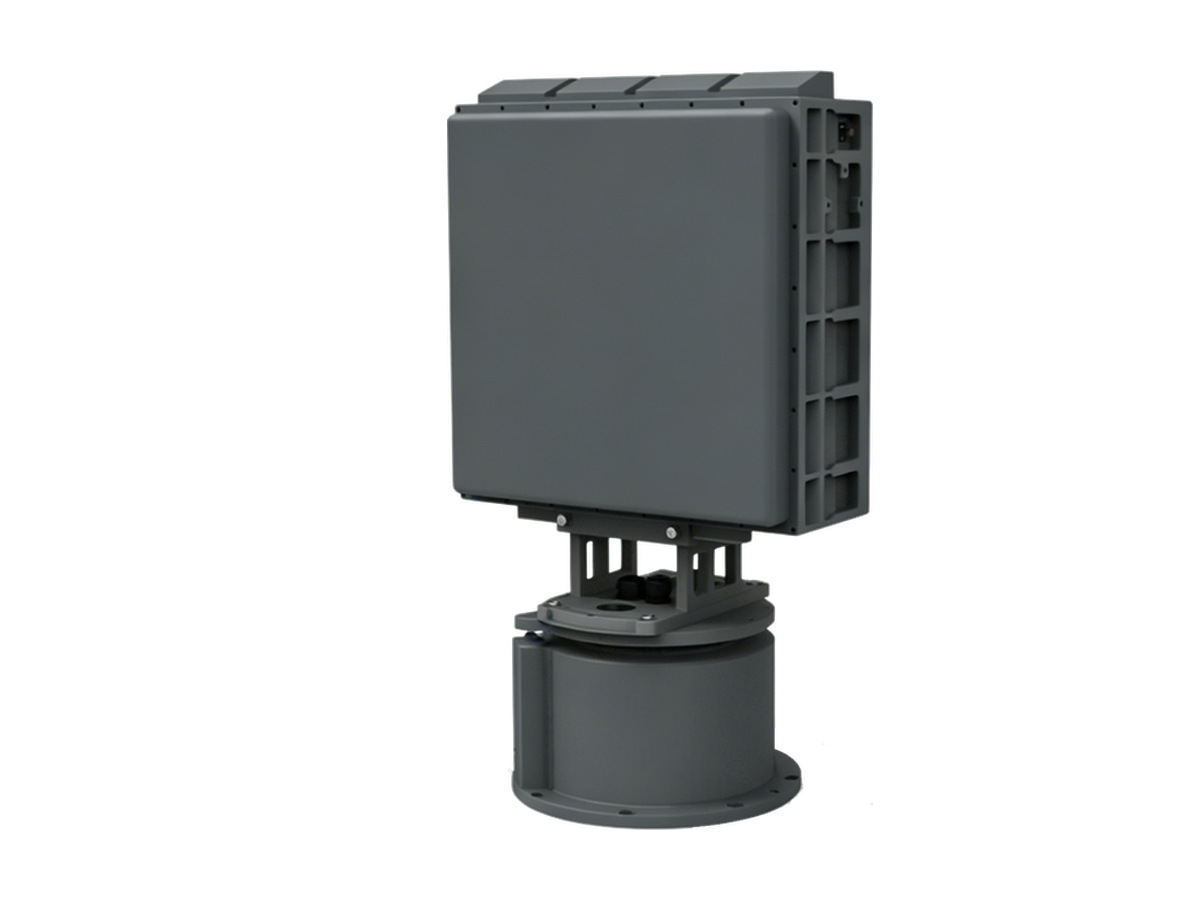

CR-PX16B — رادار دوبلر نبضي بعيد المدى بمصفوفة طورية بنطاق X
رادار بعيد المدى بمصفوفة طورية بنطاق X من الجيل الجديد، بمصفوفة 576 قناة ذات فتحة كبيرة وتتبع TWS/TAS وكشف للطائرات المسيّرة على مدى 8 كم لشبكات مكافحة الطائرات المسيّرة.
CR-PX16B هو رادار بمصفوفة طورية بعيد المدى من الجيل الجديد يعمل في النطاق X، مبني حول مصفوفة رقمية واسعة الفتحة ذات 576 قناة، ويكشف الطائرات المسيّرة ذات المقطع الراداري RCS 0.01m² على مسافات تتجاوز 8km. وبدمج المسح الإلكتروني ثنائي الأبعاد مع المسح الميكانيكي بزاوية 360° لتحقيق تغطية شاملة للمجال الجوي، يوفر تحديثات التتبع أثناء المسح (TWS) خلال 5s وتحديثات التتبع بنظام TAS خلال 0.5s بدقة تتبع في السمت قدرها 0.3° RMS. وتناسب المنصة ذات الفتحة الكبيرة المراقبة الجوية منخفضة الارتفاع واسعة النطاق وشبكات القيادة والسيطرة لمكافحة الطائرات المسيّرة.
متى تختار هذا الطراز

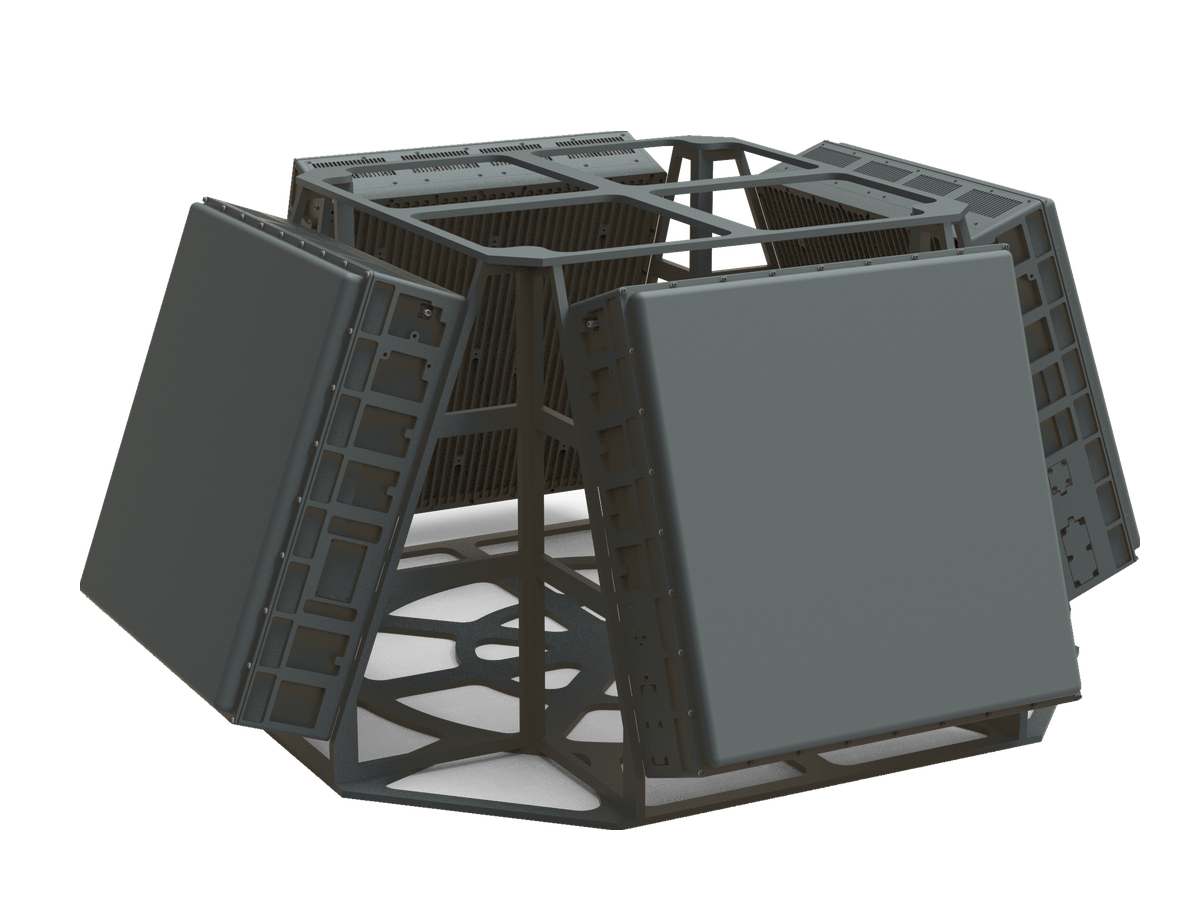

اختر CR-PX16B حين يحتاج نشر 8km في النطاق X إلى المصفوفة الرقمية الأحدث ذات الفتحة الكبيرة بدلاً من منصة CR-PX08B القياسية: قنواته الـ576 تشدد تتبع الأهداف المناورة للمراقبة واسعة النطاق وشبكات القيادة والتحكم لمكافحة الطائرات المسيّرة مع الاحتفاظ بعامل شكل المنصة الدوّارة القابلة للنقل. اختر CR-PX08B كعقدة أخف وأبسط، أو CR-PX16C للتغطية الثابتة رباعية الأوجه، أو CR-PX11B من فئة 10km لأقصى مدى.
التطبيقات النموذجية
- عقدة واسعة النطاق تغذي شبكة قيادة وتحكم لمكافحة الطائرات المسيّرة
- مركز مراقبة حدودية وساحلية طويل الأمد
- سيطرة على المجال الجوي لقاعدة عسكرية كبيرة وميادين تدريب
- تغطية متعددة المستشعرات لمحيط مطار دولي
الميزات الرئيسية
الكشف والتغطية
- يجمع الرادار بين المسح الميكانيكي أحادي البعد والمسح الإلكتروني أحادي البعد ونمط المسح الإلكتروني ثنائي الأبعاد الكامل، فيوفر تغطية للمجال الجوي بزاوية 360° ومراقبة للقطاعات ذات الأولوية، ويتبدل بين هذه الأنماط بمرونة دون أي تغيير في البرمجيات؛
- الإبلاغ عن معلمات الأهداف ثلاثية الإحداثيات (المسافة والسمت والارتفاع والسرعة) مع تصنيف نوع الهدف؛
- سرعة الدوران وتغطية المسح في الارتفاع قابلتان للضبط.
التتبع والتصنيف
- التتبع بالرصد الثابت بالمسح الميكانيكي والتتبع بنظام TAS بالمسح الإلكتروني؛
- خوارزميتان متكاملتان للتعرف على الأهداف، تعتمدان خصائص مسارات متعددة وتقنية مايكرو دوبلر.
النشر والتشغيل
- التعلم الآلي يتكيف مع بيئة الموقع — يعمل الرادار فور التثبيت دون أي ضبط للمعلمات؛
- مقياس ميلان مدمج وتحديد الشمال عبر GPS يوفران التعويض التلقائي عن الزوايا والمحاذاة نحو الشمال؛
- تسجيل سجلات الأهداف مع إعادة تشغيل البيانات التاريخية.
المواصفات
| نطاق التردد | النطاق X (9.2GHz ~ 9.8GHz) |
| مدى الكشف | ≥8km (RCS 0.01m²، طائرة مسيّرة) |
| المنطقة العمياء | ≤150m |
| وضع التشغيل | مسح ميكانيكي + مسح إلكتروني ثنائي الأبعاد |
| تغطية البحث | ميكانيكي: السمت 0°~360°، الارتفاع 0°~60° (قابل للضبط حسب المهمة)؛ إلكتروني: السمت -45°~45°، الارتفاع 0°~60° (قابل للضبط حسب المهمة) |
| التتبع | تتبع ثابت بالمسح الميكانيكي / TAS بالمسح الإلكتروني |
| الأهداف المتتبعة بنظام TAS | ≥6 |
| الحد الأدنى لارتفاع الكشف | ≤10m |
| نطاق السرعة | 1m/s ~ 100m/s |
| معدل التحديث | TWS ≤5s (ميكانيكي) / ≤4s (إلكتروني) (تغطية الارتفاع 30°، المدى 10km)؛ TAS ≤0.5s (افتراضي) |
| دقة البحث (RMS) | المدى ≤10m، السمت ≤0.4°، الارتفاع ≤0.5° |
| دقة التتبع (RMS) | المدى ≤10m، السمت ≤0.3°، الارتفاع ≤0.4° |
| سعة الأهداف | ≥500 هدف |
| الاتصالات | إيثرنت RJ45 |
| مصدر الطاقة | واجهة DC24V / محول AC220V |
| استهلاك الطاقة | ≤650W |
| الوزن | ≤35kg |
| الأبعاد | ≤455 × 720 × 247mm |
| درجة الحماية | IP66 |
التسليم القياسي
| مصفوفة الرادار | 1 وحدة |
| القاعدة الدوارة | 1 مجموعة |
| كابل إيثرنت | 1 قطعة |
| هوائي GPS (مع كابل) | 1 زوج |
| محول طاقة AC/DC | 1 مجموعة |
| ملحقات التركيب | 1 مجموعة |
| دليل التشغيل والصيانة | 1 نسخة |
| برنامج العرض والتحكم وبروتوكول الاتصال | 1 مجموعة |
التغليف والخدمات اللوجستية
تُعبأ المجموعة الكاملة في صندوقين، بوزن قائم إجمالي يبلغ حوالي 55kg.
| الرقم | المحتويات | أبعاد الصندوق (الطول×العرض×الارتفاع، مم) | الوزن القائم |
|---|---|---|---|
| 1 | الوحدة الرئيسية للرادار (المصفوفة والقاعدة الدوارة) | 775 × 440 × 245 | ≈37kg |
| 2 | محول الطاقة والكابلات والملحقات | 490 × 350 × 320 | ≈18kg |
