CR-PX08C — رادار دوبلر نبضي بعيد المدى بمصفوفة رباعية الأوجه بنطاق X
رادار بمصفوفة رباعية الأوجه بنطاق X من فئة 8 كم للمراقبة الدائمة بتغطية 360° لمسارات الاقتراب من المطارات والسواحل ومنشآت النفط والغاز والممرات الحدودية.
نظرًا لما يتمتع به هذا المنتج من قدرات على كشف الأهداف بعيدة المدى، والمراقبة على الارتفاعات المنخفضة، وتتبع أهداف متعددة، فإنه يخضع لمتطلبات ضوابط تصدير المواد ذات الاستخدام المزدوج في الصين. وبالنسبة للمنتجات الخاضعة لرمز الرقابة 6A108.a (معدات الرادار)، سنُكمل، وفقًا للقانون، مراجعة الامتثال وإجراءات تراخيص التصدير اللازمة قبل التصدير.
يتعين على المشتري التعاون في تقديم وثائق المستخدم النهائي، والاستخدام النهائي، والتعهد بعدم إعادة التصدير/عدم النقل، وأي مستندات ضرورية أخرى. نحن لا نورّد إلا للمستخدمين النهائيين القانونيين والشفافين والذين اجتازوا مراجعة الامتثال.
- إعلان وزارة التجارة رقم 51 لعام 2024: «قائمة الرقابة على تصدير المواد ذات الاستخدام المزدوج في جمهورية الصين الشعبية»
- «كتالوج إدارة تراخيص استيراد وتصدير المواد والتقنيات ذات الاستخدام المزدوج» لعام 2026 (إعلان وزارة التجارة والإدارة العامة للجمارك رقم 91 لعام 2025)
- رمز الرقابة المرجعي: 6A108.a — معدات الرادار

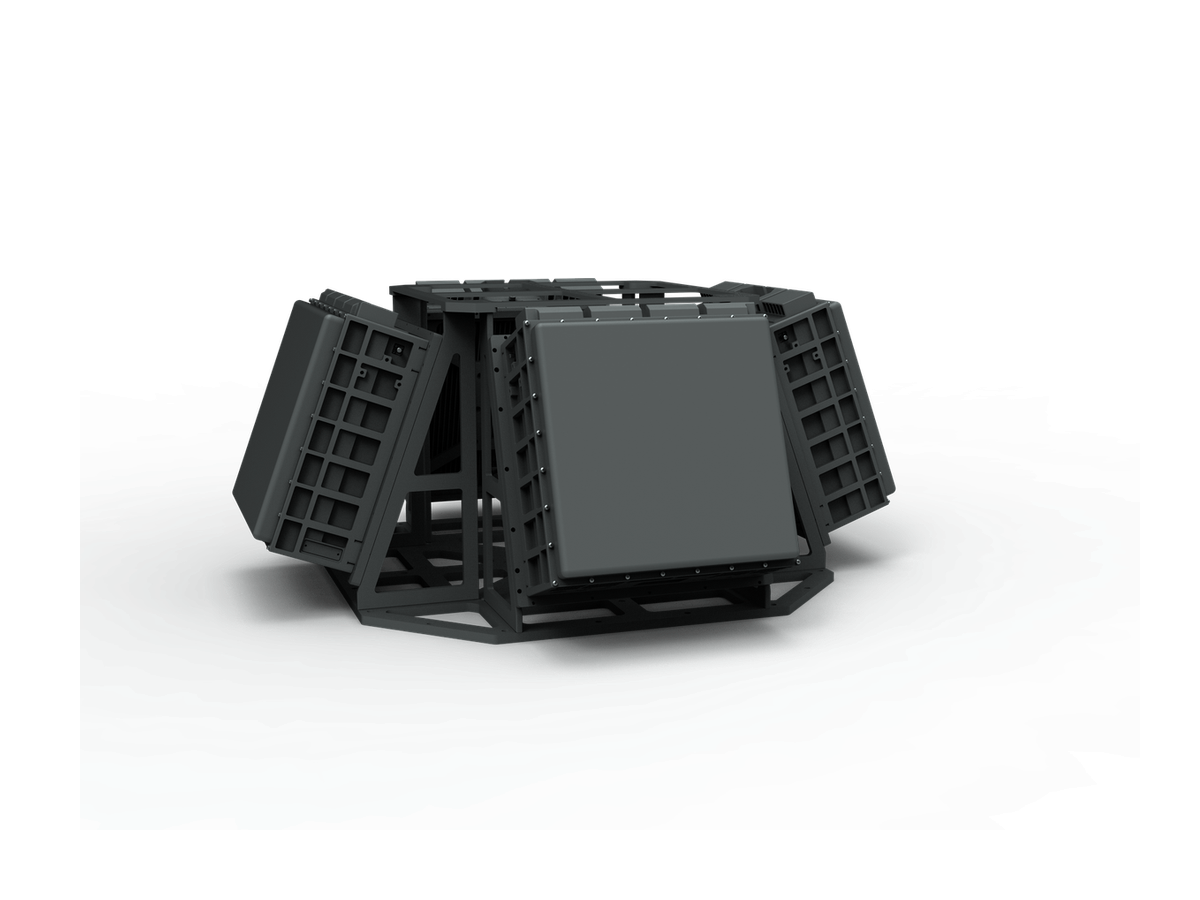

CR-PX08C هو رادار بمصفوفة رباعية الأوجه بعيد المدى يعمل في النطاق X ويعتمد بنية نبضية دوبلر متماسكة بالكامل ومصمتة تمامًا، ويوفر الكشف والإنذار المبكر في جميع الأحوال الجوية للأهداف المنخفضة والبطيئة والصغيرة (LSS) مثل الطائرات المسيّرة والطائرات الخفيفة والمروحيات على مسافات تتجاوز 8km (RCS 0.01m²). توفر أربع لوحات ثابتة تغطية فورية بزاوية 360° في السمت دون أي أجزاء مسح ميكانيكية، والتغطية في الارتفاع قابلة للضبط حتى 60°، مع قدرة التتبع بنظام TAS على 24 هدفًا وسعة 500 هدف. والتصنيف بالتعلم الآلي استنادًا إلى خصائص مايكرو دوبلر وخصائص المسار يميز الطائرات المسيّرة والطيور والأشخاص والمركبات بمعدل إنذار كاذب منخفض للغاية — عقدة مراقبة دائمة واسعة النطاق لأمن الحدود والمطارات والبنية التحتية الحيوية.
الميزات الرئيسية
الكشف والتغطية
- توفر أربع لوحات ثابتة تغطية شاملة بزاوية 360° دون مسح ميكانيكي؛
- كبت تشويش المطر والسحب يتيح العمل في جميع الأحوال الجوية؛
- التغطية في الارتفاع ومعدل تحديث الأهداف والمدى الاسمي قابلة للضبط برمجيًا.
التتبع والتصنيف
- التتبع بنظام TAS لـ24 هدفًا مع تحديث الهدف الواحد كل 0.5s؛
- التصنيف بالذكاء الاصطناعي استنادًا إلى خصائص مايكرو دوبلر وخصائص المسار يحدد الطائرات المسيّرة والطيور والأشخاص والمركبات؛
- تحديد موضع الهدف على الخريطة وعرض المسار وإعادة تشغيله مع قراءات المسافة والسمت والارتفاع والسرعة.
البيانات والتشغيل
- تسجيل وتخزين نقاط الأهداف ومساراتها وبيانات حالة الرادار مع دعم إعادة التشغيل والاستعلام؛
- التعلم الآلي يتكيف مع البيئة — يعمل فور تشغيله دون أي ضبط للمعلمات؛
- تحديد الموضع والاتجاه ذاتيًا مع التعويض التلقائي عن الانحدار والتدحرج؛
- مراقبة حالة التشغيل في الزمن الحقيقي.
المواصفات
| نطاق التردد | النطاق X (9.2GHz ~ 9.8GHz) |
| مدى الكشف | ≥8km (RCS 0.01m²، طائرة مسيّرة) |
| المنطقة العمياء | ≤200m |
| وضع التشغيل | مصفوفة طورية ثنائية الأبعاد (مسح إلكتروني) |
| تغطية البحث | السمت 0°~360°، الارتفاع 0°~60° (قابل للضبط حسب المهمة) |
| التتبع | يدعم TAS |
| الأهداف المتتبعة بنظام TAS | ≥24 |
| الحد الأدنى لارتفاع الكشف | ≤10m |
| نطاق السرعة | 1m/s ~ 100m/s |
| معدل التحديث | TWS ≤4.5s (تغطية الارتفاع 30°)؛ TAS ≤0.5s (هدف واحد، افتراضي) |
| الدقة | المدى ≤15m، السمت ≤6°، الارتفاع ≤6° |
| دقة البحث (RMS) | المدى ≤10m، السمت ≤0.5°، الارتفاع ≤0.5° |
| دقة التتبع (RMS) | المدى ≤10m، السمت ≤0.4°، الارتفاع ≤0.4° |
| سعة الأهداف | ≥500 هدف |
| الاتصالات | إيثرنت RJ45 |
| مصدر الطاقة | AC220V / DC24V |
| استهلاك الطاقة | ≤2500W |
| الوزن | ≤90kg (الوزن الصافي، بدون مصدر الطاقة والحامل الثلاثي) |
| الأبعاد | ≤950 × 950 × 450mm |
| درجة حرارة التشغيل | -40℃ ~ +60℃ |
| درجة الحماية | IP66 |
التسليم القياسي
| مصفوفة الرادار | 4 وحدة |
| الوحدة المتكاملة | 1 قطعة |
| كابل محوري | 8 قطعة |
| محول طاقة AC/DC | 1 مجموعة |
| كابل إيثرنت بموصل طيران | 1 قطعة |
| هوائي GPS | 1 زوج |
| كابل التشغيل التجريبي | 1 قطعة |
| كابل USB إلى RS232 | 1 قطعة |
| الهيكل الإنشائي للتركيب | 1 مجموعة |
| كابل المصفوفة | 4 قطعة |
| ملحقات التركيب | 1 مجموعة |
| صندوق النقل | 6 قطعة |
| شهادة المنتج | 1 نسخة |
| دليل التشغيل والصيانة | 1 نسخة |
| برنامج العرض والتحكم وبروتوكول الاتصال | 1 مجموعة |
التغليف والخدمات اللوجستية
التعبئة المرجعية: 6 صناديق بوزن قائم إجمالي يبلغ حوالي 130kg؛ الصندوق 6 (المجموعة الهيكلية) اختياري ويعتمد على تكوين التركيب.
| الرقم | المحتويات | أبعاد الصندوق (الطول×العرض×الارتفاع، مم) | الكمية |
|---|---|---|---|
| 1 | لوحة الرادار 1 | 500 × 430 × 250 | 1 |
| 2 | لوحة الرادار 2 | 500 × 430 × 250 | 1 |
| 3 | لوحة الرادار 3 | 500 × 430 × 250 | 1 |
| 4 | لوحة الرادار 4 وهوائي GPS | 870 × 440 × 280 | 1 |
| 5 | مزود الطاقة والكابلات والوحدة المتكاملة | 630 × 540 × 280 | 1 |
| 6 | المجموعة الهيكلية الاختيارية والوحدة المتكاملة | 750 × 750 × 230 | 1 |
