CR-PX10B رادار مراقبة الارتفاعات المنخفضة دوبلر نبضي

CR-PX10B — رادار دوبلر نبضي بمصفوفة طورية بنطاق X قصير المدى

رادار قصير المدى بنطاق X للمحيطات القريبة والأسطح والفعاليات والسجون والنشر المؤقت، حيث تكون الأبعاد المدمجة وسرعة التركيب عاملين مهمين.

تنزيل النشرة
CR-PX10B

تعتمد رادارات سلسلة CR-PX10 بنطاق X قصيرة المدى بنية إلكترونية متكاملة ذات تماسك كامل وتقنية نبضات دوبلر للكشف والإنذار المبكر بالأهداف "المنخفضة الصغيرة البطيئة" في جميع الأحوال الجوية. ويتيح التصنيف بالذكاء الاصطناعي، المستند إلى خصائص الدوبلر الدقيقة ومسارات الأهداف، كشف الطائرات المسيّرة والطائرات الخفيفة والمروحيات وسائر الأهداف وتصنيفها بفاعلية، وبمعدلات إنذار كاذب منخفضة للغاية. يمكن توسيع الأنظمة لتشمل تكوينات الإحداثي الميكانيكي أو متعددة اللوحات.

كشف الطائرات المسيّرة (RCS 0.01m²) ≥1.5km
نطاق التردد X · 9.2~9.8 GHz
التضمين دوبلر نبضي
الوزن ≤17kg (بدون مصدر الطاقة والحامل الثلاثي)

متى تختار هذا الطراز

اختر CR-PX10B حين يحتاج الموقع إلى عقدة تحذير درون مبدئية في النطاق X: بمدى 1.5km يناسب الساحات الصغيرة ونقاط المراقبة على الأسطح حيث يكون طراز 3km أكبر من اللازم، وتجمع منصته الدوّارة بين المسح الميكانيكي 360 درجة ومسح طوري لقطاع الأولوية. اختر البديل الثابت ذا القطاع الواحد بلا منصة دوّارة لاتجاه اقتراب يواجه جداراً واحداً، أو اختر CR-PX10C رباعي الأوجه حين يجب مراقبة كل سمت في آن واحد.

التطبيقات النموذجية

  • مراقبة محيط ساحة صناعية صغيرة أو مجمع مستودعات
  • إنذار مبكر من الدرون على السطح لمبنى مكاتب أو فندق واحد
  • حماية نقطة تفتيش مؤقتة وموضع تفتيش
  • مراقبة قطاع الدخول في منشأة ببوابات

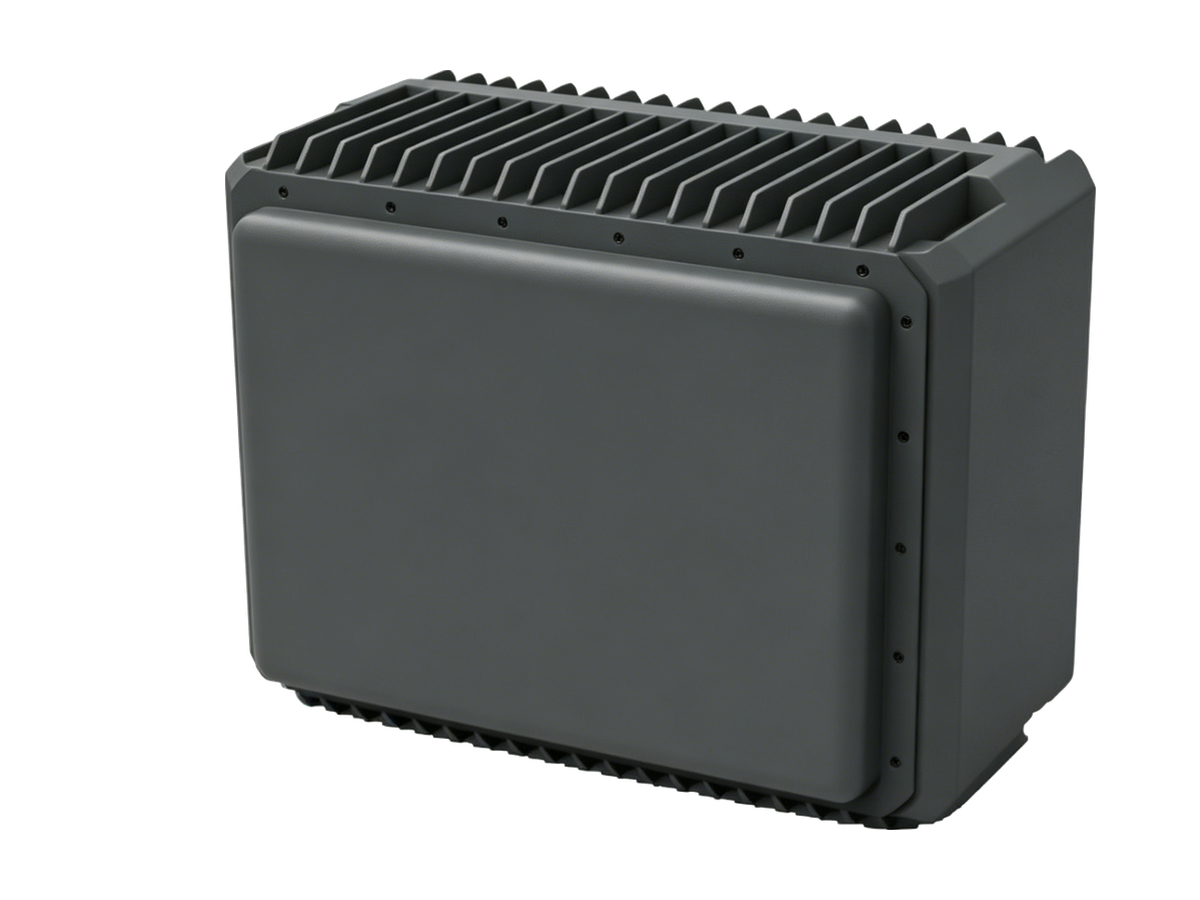

CR-PX10A
CR-PX10A

خيار اللوحة الواحدة للكشف بزاوية ثابتة

Need to watch a fixed sector rather than scan 360°? The same array is available without the turntable as the CR-PX10A: a 7.5kg single-panel unit covering a ±45° azimuth sector (elevation 0°~30°, configurable to 60°) with a 1.5km drone detection range — ideal for fixed-angle detection on walls, poles and rooftops. Use the inquiry form for the single-panel datasheet.

الميزات الرئيسية

الكشف والتغطية

  • أداء كشف قوي بمعدل إنذار كاذب منخفض، مع كشف مستقر للطائرات المسيّرة المناورة؛
  • كبت تشويش المطر والسحب يتيح العمل في جميع الأحوال الجوية؛
  • يجمع الرادار بين المسح الميكانيكي أحادي البعد والمسح الإلكتروني أحادي البعد ونمط المسح الإلكتروني ثنائي الأبعاد الكامل، فيوفر تغطية للمجال الجوي بزاوية 360° ومراقبة للقطاعات ذات الأولوية، ويتبدل بين هذه الأنماط بمرونة دون أي تغيير في البرمجيات؛
  • المدى الاسمي وتغطية المسح في الارتفاع قابلان للضبط حسب المهمة.

التتبع والتصنيف

  • التتبع بالمسح الميكانيكي والتتبع بنظام TAS بالمسح الإلكتروني؛
  • التصنيف بالذكاء الاصطناعي استنادًا إلى خصائص مايكرو دوبلر وخصائص المسار يميز الطائرات المسيّرة والطيور والأشخاص والمركبات.

النشر والتشغيل

  • التعلم الآلي يتكيف مع بيئة الموقع — يعمل الرادار فور التثبيت دون أي ضبط للمعلمات؛
  • وحدة معايرة مدمجة لتحديد الموضع الذاتي توفر التسوية التلقائية وتحديد الشمال؛
  • وزن أقل من 17kg (باستثناء مصدر الطاقة والحامل الثلاثي) لنشر ميداني سريع.

المواصفات

نطاق التردد النطاق X (9.2GHz ~ 9.8GHz)
مدى الكشف ≥1.5km (RCS 0.01m²، طائرة مسيّرة)
المنطقة العمياء ≤80m
وضع التشغيل مسح ميكانيكي + مسح إلكتروني ثنائي الأبعاد
تغطية البحث ميكانيكي: السمت 0°~360°، الارتفاع 0°~60° (قابل للضبط حسب المهمة)؛ إلكتروني: السمت -45°~45°، الارتفاع 0°~60° (قابل للضبط حسب المهمة)
التتبع تتبع بالمسح الميكانيكي / TAS بالمسح الإلكتروني
الأهداف المتتبعة بنظام TAS ≥6
الحد الأدنى لارتفاع الكشف ≤10m
نطاق السرعة 1m/s ~ 100m/s
معدل التحديث ميكانيكي ≤3s؛ إلكتروني ≤3s (تغطية الارتفاع 30°)
الدقة المدى ≤15m، السمت ≤12°، الارتفاع ≤12°
دقة البحث (RMS) المدى ≤10m، السمت ≤1°، الارتفاع ≤1.2°
دقة التتبع (RMS) المدى ≤10m، السمت ≤0.8°، الارتفاع ≤0.8°
سعة الأهداف ≥500 هدف
الاتصالات إيثرنت RJ45
مصدر الطاقة AC220V / DC24V
استهلاك الطاقة ≤150W
الوزن ≤17kg (بدون مصدر الطاقة والحامل الثلاثي)
الأبعاد ≤410 × 265 × 135mm
درجة حرارة التشغيل -40℃ ~ +60℃
درجة الحماية IP66

التسليم القياسي

مصفوفة الرادار1 وحدة
القاعدة الدوارة1 مجموعة
محول طاقة AC/DC1 مجموعة
كابل إيثرنت1 قطعة
هوائي GPS (مع كابل)1 زوج
ملحقات التركيب1 مجموعة
شهادة المنتج1 نسخة
دليل التشغيل والصيانة1 نسخة
برنامج العرض والتحكم وبروتوكول الاتصال1 مجموعة

التغليف والخدمات اللوجستية

تُعبأ المجموعة الكاملة في صندوقين، بوزن قائم إجمالي يبلغ حوالي 34kg.

الرقمالمحتوياتأبعاد الصندوق (الطول×العرض×الارتفاع، مم)الوزن القائم
1الوحدة الرئيسية للرادار (المصفوفة والقاعدة الدوارة)775 × 440 × 245≈19kg
2محول الطاقة والكابلات والملحقات490 × 350 × 320≈15kg
