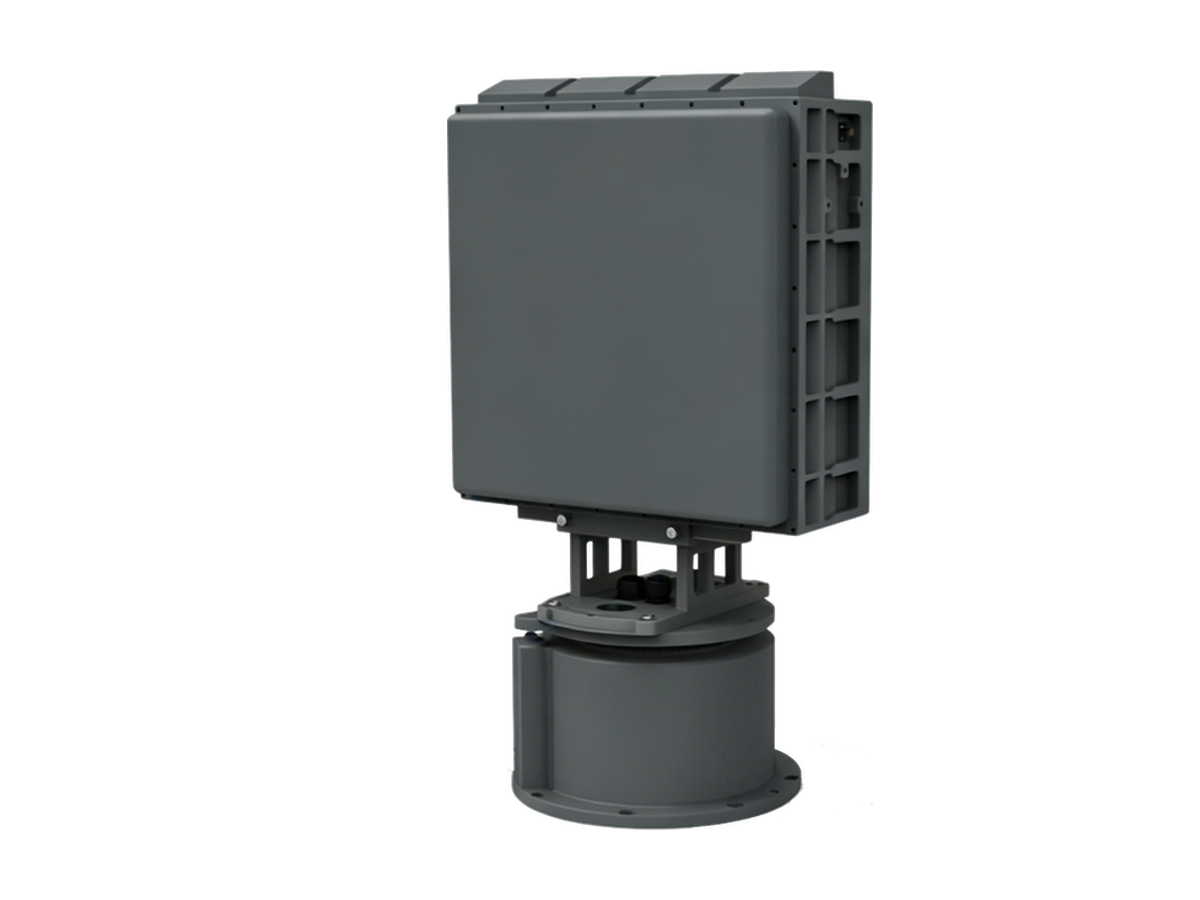

CR-PK13B — رادار دوبلر نبضي بمصفوفة طورية بنطاق Ku قصير المدى
Ku-band short-range phased array radar on a servo turntable, detecting 0.01m² micro-drones beyond 3km with 360° coverage for perimeter and airport security.
CR-PK13B هو رادار بمصفوفة طورية قصير المدى يعمل في النطاق Ku ويعتمد بنية نبضية دوبلر متماسكة بالكامل ومصمتة تمامًا، ويوفر الكشف والإنذار المبكر في جميع الأحوال الجوية للأهداف المنخفضة والبطيئة والصغيرة (LSS)، إذ يكشف الطائرات المسيّرة متناهية الصغر ذات المقطع الراداري RCS 0.01m² على مسافات تتجاوز 3km. وتُثبَّت اللوحة الواحدة على قاعدة دوارة بمحرك سيرفو لتغطية مستمرة بزاوية 360° في السمت، وتجمع بين المسح الميكانيكي والمسح الإلكتروني ثنائي الأبعاد لتحديث سريع للأهداف وتتبع دقيق. وبفضل تصميمه المدمج وسهولة نشره، يناسب أمن المحيط وحماية المطارات وأمن الفعاليات وعمليات مكافحة الطائرات المسيّرة المتنقلة.
خيار اللوحة الواحدة للكشف بزاوية ثابتة

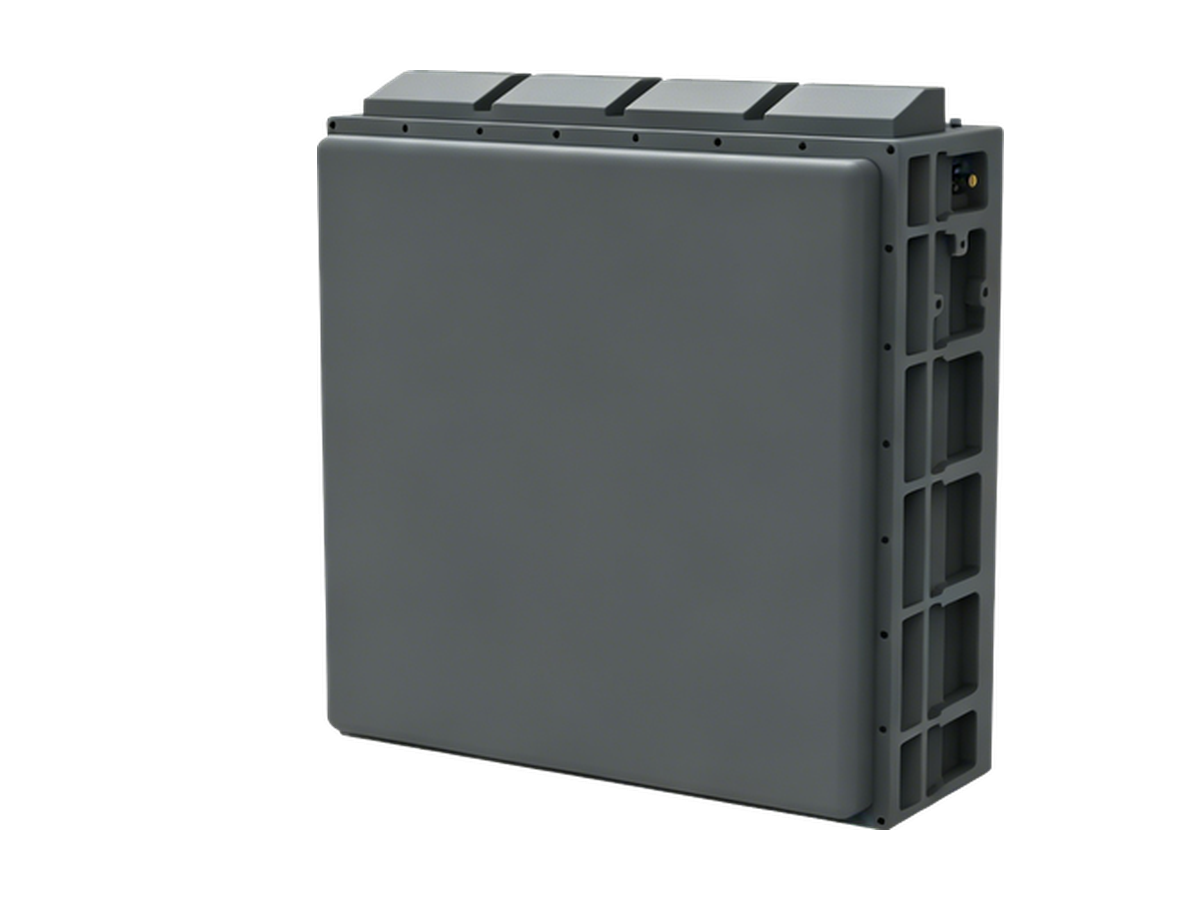

Need to watch a fixed sector rather than scan 360°? The same array is available without the turntable as the CR-PK13A: a compact single-panel unit covering a ±45° azimuth sector (elevation 0°~30°, configurable to 60°) with a 3km drone detection range — ideal for fixed-angle detection on walls, poles and rooftops. Use the inquiry form for the single-panel datasheet.
الميزات الرئيسية
الكشف والتغطية
- توفر أنماط المسح الميكانيكي والإلكتروني تغطية للمجال الجوي بزاوية 360° وللمناطق الحيوية؛ ويتبدل النمطان بمرونة دون أي تغيير في البرمجيات؛
- كبت تشويش المطر والسحب يتيح العمل في جميع الأحوال الجوية؛
- المدى الاسمي وتغطية المسح في الارتفاع قابلان للضبط.
التتبع والتصنيف
- التتبع بالمسح الميكانيكي والتتبع بنظام TAS بالمسح الإلكتروني؛
- التصنيف بالذكاء الاصطناعي استنادًا إلى خصائص المسار يحدد الطائرات المسيّرة والطيور والأشخاص والمركبات؛
- أداء كشف قوي بمعدل إنذار كاذب منخفض، مع كشف مستقر للطائرات المسيّرة المناورة.
البيانات والتشغيل
- التعلم الآلي يتكيف مع بيئة الموقع — يعمل الرادار فور التثبيت دون أي ضبط للمعلمات؛
- وحدة معايرة مدمجة لتحديد الموضع الذاتي توفر التسوية التلقائية وتحديد الشمال؛
- تحديد موضع الهدف على الخريطة وعرض المسار وإعادة تشغيله مع قراءات المسافة والسمت والارتفاع والسرعة.
المواصفات
| نطاق التردد | النطاق Ku (15.7GHz ~ 16.7GHz) |
| مدى الكشف | ≥3km (RCS 0.01m²، طائرة مسيّرة) |
| المنطقة العمياء | ≤100m |
| وضع التشغيل | مسح ميكانيكي + مسح إلكتروني ثنائي الأبعاد |
| تغطية البحث | ميكانيكي: السمت 0°~360°، الارتفاع 0°~60° (قابل للضبط حسب المهمة)؛ إلكتروني: السمت -45°~45°، الارتفاع 0°~60° (قابل للضبط حسب المهمة) |
| التتبع | تتبع بالمسح الميكانيكي / TAS بالمسح الإلكتروني |
| الأهداف المتتبعة بنظام TAS | ≥6 |
| الحد الأدنى لارتفاع الكشف | ≤10m |
| نطاق السرعة | 1m/s ~ 100m/s |
| معدل التحديث | ميكانيكي ≤3s؛ إلكتروني ≤3s (تغطية الارتفاع 30°) |
| الدقة | المدى <15m، السمت <6°، الارتفاع <6° |
| دقة البحث (RMS) | المدى <10m، السمت <0.5°، الارتفاع <0.5° |
| دقة التتبع (RMS) | المدى <10m، السمت <0.4°، الارتفاع <0.4° |
| سعة الأهداف | ≥500 هدف |
| الاتصالات | إيثرنت RJ45 |
| مصدر الطاقة | واجهة DC24V / محول AC220V |
| استهلاك الطاقة | ≤300W |
| الوزن | ≤25kg (المصفوفة ≤10kg / القاعدة الدوارة ≤12kg) |
| الأبعاد | ≤544 × 270 × 144mm (لوحة المصفوفة) |
| درجة حرارة التشغيل | -40℃ ~ +70℃ |
| درجة الحماية | IP66 |
التسليم القياسي
| مصفوفة الرادار | 1 وحدة |
| القاعدة الدوارة | 1 مجموعة |
| محول طاقة AC/DC | 1 مجموعة |
| كابل إيثرنت | 1 قطعة |
| هوائي GPS (مع كابل) | 1 زوج |
| ملحقات التركيب | 1 مجموعة |
| دليل التشغيل والصيانة | 1 نسخة |
| برنامج العرض والتحكم وبروتوكول الاتصال | 1 مجموعة |
التغليف والخدمات اللوجستية
تُعبأ المجموعة الكاملة في صندوقين، بوزن قائم إجمالي يبلغ حوالي 45kg.
| الرقم | المحتويات | أبعاد الصندوق (الطول×العرض×الارتفاع، مم) | الوزن القائم |
|---|---|---|---|
| 1 | الوحدة الرئيسية للرادار (المصفوفة والقاعدة الدوارة) | 775 × 440 × 245 | ≈27kg |
| 2 | محول الطاقة والكابلات والملحقات | 490 × 350 × 320 | ≈18kg |
